DÉPOSE
| Nota : La commande de l'autoradio et la manette d'essuyage forme une seule pièce, indissociable. |
- Débrancher le connecteur (1).
- Dégager le faisceau du contacteur tournant.
- Déposer les deux vis de fixation (2).
- Appuyer sur les clips de verrouillages (3) pour dégager la manette d'essuyage du contacteur tournant.
REPOSE

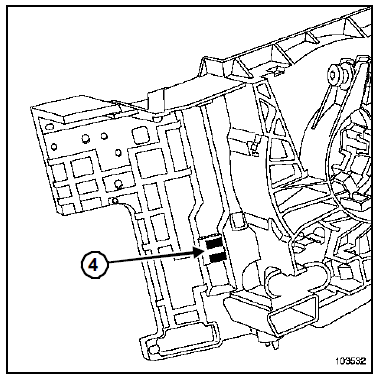

- Contrôler l'état des contacts (4), de l'avertisseur sonore.
Satellite de commande radio :
Contrôle
La commande de l'autoradio et la manette d'essuyage
forme une seule pièce, indissociable.
Pour la dépose (Chapitre Commande - signalisation,
Manette d'essuyage, page 84A-7).
...
Manette d'essuyage :
Branchement
Contrôle de la fonction essuyage
Nota :
Il est possible de contrôler les états suivants à l'aide
d'un multimètre (en position diodemètre).
...
