Revue technique automobile - Renault Scenic: Manette d'essuyage : Branchement

Contrôle de la fonction essuyage

Nota : Il est possible de contrôler les états suivants à l'aide d'un multimètre (en position diodemètre).

* Si l'unité centrale habitacle ne reçoit aucun contact de

* Si l'unité centrale habitacle ne reçoit aucun contact de la commande sous volant, l'essuyage petite vitesse est automatiquement sélectionné. L'arrêt de l'essuyage est réalisé lorsque le contact (voies 2 et 14) est fermé.

Nota : Les touches de la fonction " aide à la conduite ", font partie intégrante de la manette d'essuyage.



Touche d'aide à la conduite (défilement normale) 16 et 11
Touche d'aide à la conduite (défilement sens inverse) 16 et 17

Nota : Il est possible de contrôler, à l'aide d'un ohmmètre, les commandes de la pompe de lave-vitre avant et arrière.

ATTENTION

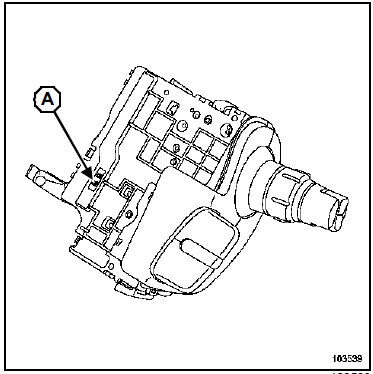

La commande de l'avertisseur sonore transite par la commande d'essuyage et le contacteur tournant, via les contacts (A) et (B).

    Manette d'essuyage
    DÉPOSE Nota : La commande de l'autoradio et la manette d'essuyage forme une seule pièce, indissociable. Débrancher le connecteur (1).  Dégag ...

    Manette d'éclairage
    DÉPOSE Débrancher le connecteur (1).  Déposer les deux vis de fixation (2). Décliper le support (3) de la commande de régulation/ limitati ...
