Revue technique automobile - Renault Scenic: Affectation des voies de la palette
La palette se situe dans la planche de bord, à côté du volant.
I - BRANCHEMENT

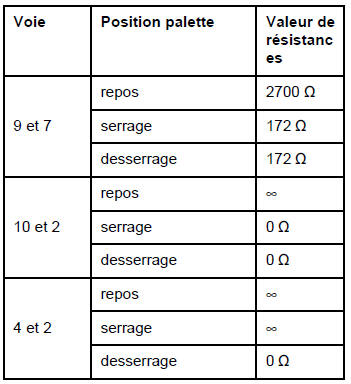

II - CONTRÔLE
Palette
DÉPOSE
Débrancher la batterie en commençant par la borne
négative.
Déposer :
le vide-poches conducteur,
le support de commande de ...
Capteur de position de pédale
d'embrayage
FREIN DE PARK AUTO
DÉPOSE
Déposer la garniture inférieure sous volant (Chapitre
Mécanismes et accessoires).
Débrancher :
la batter ...
