Revue technique automobile - Renault Scenic: Satellite de commande radio : Contrôle
La commande de l'autoradio et la manette d'essuyage forme une seule pièce, indissociable.
Pour la dépose (Chapitre Commande - signalisation, Manette d'essuyage, page 84A-7).



CONTROLE

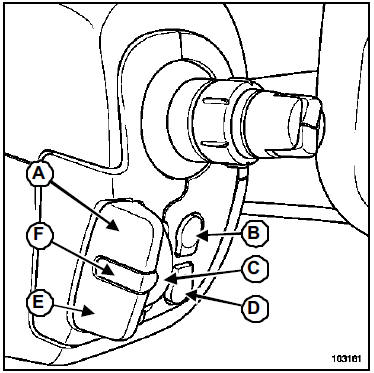

A l'aide d'un ohmmètre il est possible de contrôler le satellite de commande radio, les valeurs lus sont d'environ 0 Ω.
Par exemple : pour la position " Mute ", brancher un ohmmètre entre les voies 7 et 3, et appuyer sur la touche " Mute ".
