Revue technique automobile - Renault Scenic: Ensemble de commandes sous volant
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis du volant | 4,4 daN.m |
| ATTENTION Verrouiller impérativement le calculateur d'airbag avant de commencer la dépose. Le verrouillage du calculateur d'airbag permet également de déverrouiller le verrou électrique de colonne de direction. |
DÉPOSE

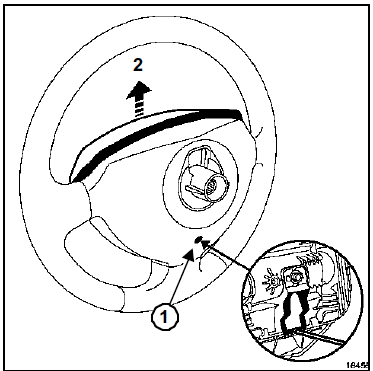

- Tourner le volant d'un demi tour pour accéder à l'orifice (1).
- Insérer un tournevis dans l'orifice (1) situé derrière le volant.
- Dégager l'airbag (2).

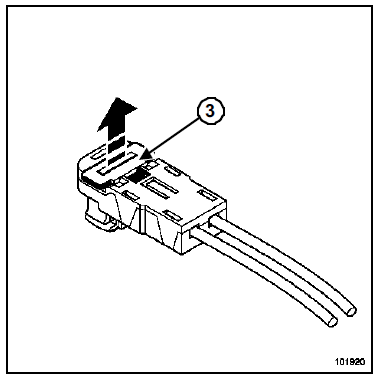

- Déclipper les sécurités des connecteurs en (3) à l'aide d'un petit tournevis.
- Débrancher les connecteurs :
- d'airbag frontal conducteur,
- des touches de régulation de vitesse.
- Déposer l'airbag.
- Déposer :

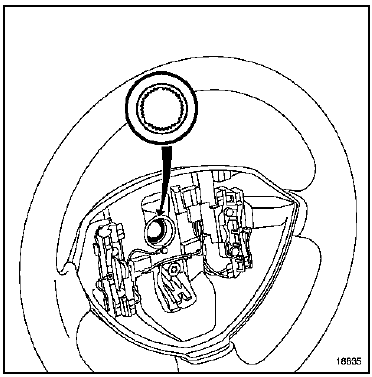

- la vis du volant,

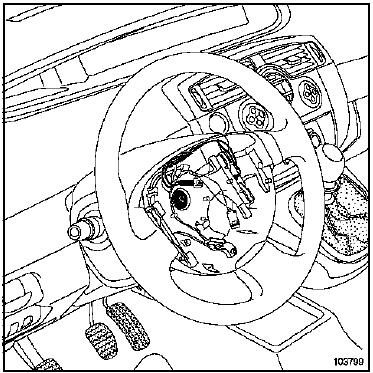

- le volant

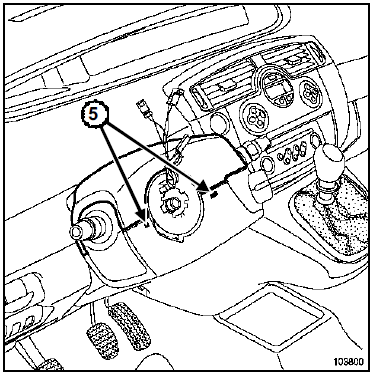

- Déposer la demi-coquille de volant supérieure clippée en (5).

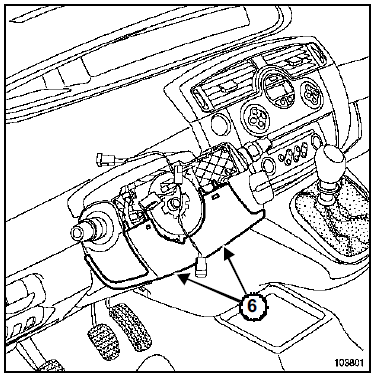

- Déposer la demi-coquille inférieure de volant fixée par les vis (6).
| Nota : Avant la dépose de l'ensemble commande sous volant, repérer sa position en vérifiant que le repère " 0 " du contacteur tournant soit bien positionné en face de l'index. |

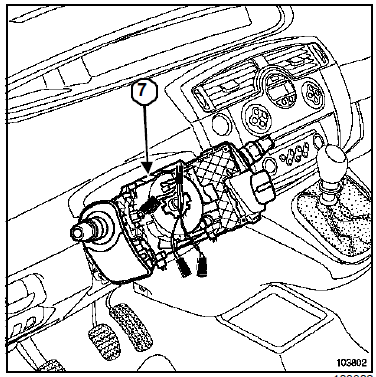

- Desserrer la vis (7) fixant le contacteur tournant.
- Dégager partiellement l'ensemble commande sous volant pour débrancher ses connecteurs.
- Déposer l'ensemble commande sous volant.
REPOSE
- S'assurer que les roues soient droites et que le repère du contacteur tournant soit en position "0".
I -PARTICULARITÉ DU VOLANT
ATTENTION
|
- Serrer au couple la vis du volant (4,4 daN.m).
II - PARTICULARITÉS DE L'AIRBAG
- S'assurer du bon branchement des connecteurs en respectant leurs couleurs, ainsi que de l'encliquetage des sécurités.
IMPORTANT
|
