Revue technique automobile - Renault Scenic: Affectation des voies calculateur
CALCULATEUR D'AIRBAG
Connecteur 22 voies :

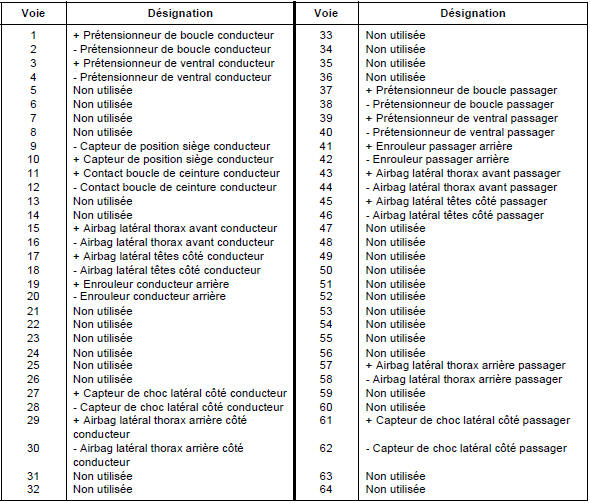

Connecteur 64 voies :
BRANCHEMENT CAPTEURS DE CHOC LATERAUX
Connecteur 2 voies
| Nota : Les fonctions Prétensionneurs de boucles avant, Airbags latéraux thorax avant, Prétensionneurs de ventrales ou Airbags assises sièges et Capteurs de positions sièges passent par un connecteur intermédiaire noir 22 voies R341 ou R342 placé sous chaque siège et fixé sur le plancher du véhicule. |
Fonctionnement système
SECURITE PASSIVE EQUIPEMENTS
La MEGANE II bénéficie des équipements que l'on trouve sur LAGUNA II
et VEL SATIS, à
savoir :
Airbag latéral th ...
Remplacement organes
REMPLACEMENT DU CALCULATEUR D'AIRBAG
AVANT TOUT REMPLACEMENT CALCULATEUR CONTACTER IMPERATIVEMENT VOTRE
TECHLINE.
Pour permettre l'analyse de la défaillance du calculateur retourné, i ...
D'autres materiaux:
Contacteur d'ouverture de
lunette arrière
DÉPOSE
Nota :
La dépose du bandeau de porte n'est pas nécessaire
pour effectuer cette opération.
Protéger le contacteur de la commande d'ouverture
avec du ruban de masquage.
Déclipper la commande à l'aide d'un tour ...
Schéma de fonctionnement du
système
Action utilisateur
Repère
Action utilisateur
1
décondamnation du véhicule (radiofréquence ou mains libres),
ou ouverture porte conducteur,
ou appui sur le bouton de démarrage,
ou appui sur touche de ...
Contacteur de lève-vitre avant
sur porte passager
Le contacteur de lève-vitre avant (côté passager) est
clippé sur une platine.
La platine est clippée sur le panneau de porte.
DÉPOSE
Protéger la garniture (par exemple avec un couteau
à mastic).
Déclipper la partie ...
