Revue technique automobile - Renault Scenic: Distributeur hydraulique
DP0
Outillage spécialisé indispensable |
|
Bvi. 1462 | Vis de réglage de la lame de billage |
Matériel indispensable |
outil de diagnostic |
Couples de serragem
|
|
vis de fixation du distributeur | 0,75 daN.m |
vis de fixation de l'équerre de la lame de billage (12) | 0,9 daN.m |
vis de fixation de la lame de billage | 0,8 daN.m |
vis de fixation du couvercle | 1 daN.m |
accumulateur | 4 daN.m |
vis de fixation de la plaque de renfort | 2,1 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
- Déposer le protecteur sous moteur.
- Vidanger la boîte de vitesses automatique par le bouchon (1).
- Déposer :
- les roues,
- le manchon d'entrée d'air.
- Dégager le faisceau électrique :
- de la batterie (2),
- du bac batterie (3),
- du calculateur d'injection (4).
- Déposer :
- la batterie,
- le calculateur,
- le support de batterie.
- Dégager le faisceau électrique (5) sur le renfort latéral.
- Déposer :
- les vis (6) sur la plaque de renfort latéral,
- le renfort latéral.
- Déposer les quatre vis (7) de maintien du couvercle de distributeur hydraulique (de l'huile peut couler).

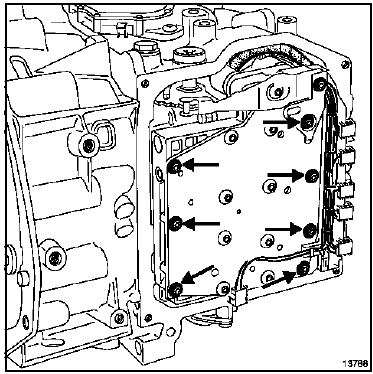

- Déposer les sept vis de fixation du distributeur hydraulique.
- Débrancher les connecteurs d'électrovannes.
- Déposer le distributeur hydraulique.
REPOSE
- Mettre en place le distributeur en le centrant à l'aide des vis (4) et (5).
- Reposer les autres vis.
- Serrer dans l'ordre et au couple les vis de fixation du distributeur (0,75 daN.m).
RÉGLAGE DE LA LAME DE BILLAGE
- Maintenir le levier du contacteur multifonction en position extrême (première imposée) à l'aide d'un collier plastique et d'une vis dans le carter du mécanisme.
- Déposer la vis (8).
- Positionner la lame de billage en plaçant le rouleau (9) dans le creux (11) du secteur (10) correspondant à la première imposée.
- Positionner la vis de fixation (12) de l'équerre de la lame de billage sans la serrer.
- Placer l'outil (Bvi. 1462) en lieu et place de la vis (8).
- Visser à fond l'outil en maintenant la lame de billage.
- Serrer au couple la vis de fixation de l'équerre de la lame de billage (12) (0,9 daN.m).
- Déposer l'outil (Bvi. 1462).
- Reposer la vis de fixation (8) de la lame de billage.
- Serrer au couple la vis de fixation de la lame de billage (0,8 daN.m).
- Dans le cas du remplacement du distributeur d'huile,
effectuer une mise à zéro des autoadaptatifs par la
commande RZ00:5 " Effacement des
autoadaptatifs " et remettre à zéro le compteur de
vieillissement d'huile du calculateur de la boîte de vitesses
automatique à l'aide de l'outil de diagnostic,
effectuer la commande CF074 : " Ecriture date vidange
huile de boîte ".
Suite à l'utilisation de la commande RZ005, il est important d'effectuer un roulage permettant de réaliser plusieurs fois tous les changements de rapport montants et descendants pour mémoriser les nouvelles valeurs.
- Serrer aux couples :
- les vis de fixation du couvercle (1 daN.m),
- l'accumulateur (4 daN.m),
- les vis de fixation de la plaque de renfort (2,1 daN.m).
- Procéder dans le sens inverse de la dépose.
ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
