Revue technique automobile - Renault Scenic: Boîtier de filtre à air

K4J

Couples de serragem

vis de fixation du boîtier de filtre à air 0,9 daN.m

DÉPOSE

  •  Déposer les caches du moteur.
  •  Débrancher la batterie en commençant par la borne négative.

  • Déposer :
  •  les grilles d'auvent (Chapitre Essuyage / Lavage),
  •  les vis de fixation (1) de l'écran d'accès du filtre à air,
  •  l'écran d'accès du filtre à air,
  •  la vis de fixation (2) de la boîte à eau.

  • Déposer :

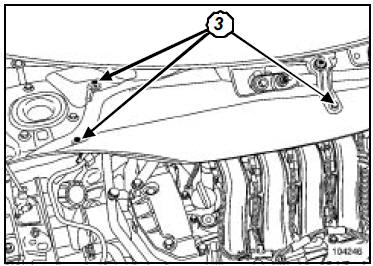

  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau.

  • Déposer :
  •  la vis de fixation (4) du résonateur d'air,
  •  le résonateur d'air.

  • Débrancher le tuyau de dépression (5) de l'amplificateur de freinage du répartiteur d'admission.
ATTENTION

Ne pas endommager la sortie de dépression sur le répartiteur d'admission. Sa destruction entraîne le remplacement du répartiteur d'admission.

  • Déposer :
  •  les deux vis de fixation (6) du couvercle de filtre à air,
  •  l'élément filtrant.

  • Dégager le connecteur (7) de la sonde à oxygène.
  •  Déposer la patte de fixation (8).

  • Déposer les deux vis de fixation (9) du boîtier d'air.
  •  Dégager le boîtier de filtre à air.

REPOSE

  •  Remplacer :
  •  le joint du boîtier papillon à chaque démontage en utilisant de la graisse pour faciliter sa mise en place,
  •  les rivets plastique et agrafes après chaque dépose.
  •  Procéder dans le sens inverse de la dépose.
  •  Serrer au couple les vis de fixation du boîtier de filtre à air (0,9 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

F9Q ou K9K

Couples de serragem

vis de fixation du bac à batterie 2,1 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

  • Déposer :
  •  les grilles d'auvent (Chapitre Essuyage / Lavage),
  •  les vis de fixation (1) de l'écran d'accès du filtre à air,
  •  l'écran d'accès du filtre à air,
  •  la vis de fixation (2) de la boîte à eau.

  • Déposer :
  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau.
  •  les caches du moteur,
  •  la batterie.

  • Débrancher les connecteurs (4) du calculateur d'injection.

F9Q

  • Débrancher le connecteur du débitmètre d'air.
  •  Déposer :
  •  les trois vis de fixation (5) du bac à batterie,
  •  la bride (6) du faisceau électrique.
  •  Dégrafer les faisceaux électriques du bac à batterie.
  •  Déposer le bac à batterie.

  • Déposer le calculateur d'injection avec son support (7).

F9Q

  • Ecarter les tuyaux (8) de l'électrovanne de régulation de turbocompresseur.
  •  Mettre l'électrovanne sur le côté.

  • Déposer :
  •  le manchon d'aspiration d'air (9),
  •  les conduits d'air (10).

  • Déposer le boîtier filtre à air.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  • Serrer au couple les vis de fixation du bac à batterie (2,1 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

F4R ou K4M

Couples de serragem

vis de fixation du bac à batterie 2,1 daN.m

DÉPOSE

  •  Déposer les caches du moteur.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer la batterie.

  • Déposer :
  •  Les grilles d'auvent (Chapitre Essuyage / Lavage),
  •  les vis de fixation (1) de l'écran d'accès du filtre à air,
  •  l'écran d'accès du filtre à air,
  •  la vis de fixation (2) de la boîte à eau.

  • Déposer :
  •  les vis de fixation (3) de la cloison de boîte à eau,
  •  la cloison de boîte à eau.

  • Débrancher les connecteurs (4) du calculateur d'injection.
  •  Déposer :
  •  les trois vis de fixation (5) du bac à batterie,
  •  la bride (6) du faisceau électrique.
  •  Dégrafer les faisceaux électriques du bac à batterie
  •  Déposer le bac à batterie.

  • Déposer le calculateur d'injection avec son support (7).

  • Desserrer les colliers (8).
  •  Déposer le conduit d'air.

  • Déposer :
  •  la roue avant gauche,
  •  le pare-boue (9).

  • Déposer les deux résonateurs d'air (10).

  • Déposer :
  •  le manchon d'aspiration d'air (11),
  •  les conduits d'air (12),
  •  le boîtier de filtre à air (13).

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Serrer au couple les vis de fixation du bac à batterie (2,1 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
