Revue technique automobile - Renault Scenic: Tableau de commande

Outillage spécialisé indispensable

Ms. 1639 Outil de dépose autoradio - Changeur CD
Ms. 1544 Outil de dépose autoradio- Carminat Becker
Ms. 1373 Outil de dépose autoradio Philips



Couples de serragem

vis de fixation du tableau de commande de climatisation 0,2 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

  • Déclipper le pommeau du levier de vitesses.

  • Déposer le ressort (1).
  •  Déclipper le soufflet du levier de vitesse.

  • Déclipper la garniture supérieure du levier de vitesses.
  •  Débrancher le connecteur.

  • Déposer l'agrafe latérale à l'aide de la pince à dégrafer (opération à effectuer des deux côtés).

  • Déposer les trois vis (2).
  •  Déclipper la garniture de levier de vitesses.

  • Déposer (selon niveau d'équipement) :
  •  le changeur de disques compacts à l'aide de l'outil (Ms. 1639),
  •  la radionavigation à l'aide de l'outil (Ms. 1544),
  •  l'autoradio, à l'aide de l'outil (Ms. 1373).
  •  Débrancher les différents connecteurs.
  •  Déposer les deux vis (3).

  • Déclipper avec précaution la platine centrale (les clips de fixation sont représentés sur l'illustration).
  •  Débrancher les différents connecteurs.

  • Déposer les deux vis de la commande de climatisation (4).
  •  Dégager le tableau de commande.

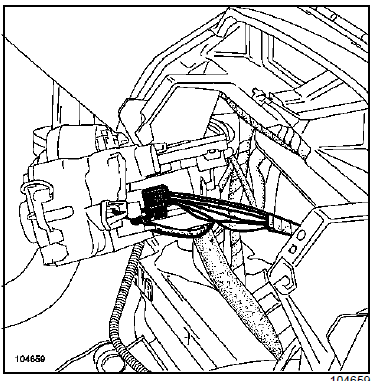

  • Débrancher le connecteur du tableau de commande de climatisation

  • Déclipper en (5).
  •  Ecarter la patte (6).
  • Déposer la rotule (7).
  •  Déposer les câbles du tableau de commande de climatisation.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
Nota :
  •  Le câble de commande de recyclage est de couleur noire.
  •  Le câble de commande de distribution est de couleur blanche.
  •  Le câble de mixage est de couleur grise.
  •  Les câbles ne nécessitent pas de réglage.
  • Serrer au couple la vis de fixation du tableau de commande de climatisation (0,2 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
