Revue technique automobile - Renault Scenic: Serrure de porte

DEPOSE de la serrure de porte avant

Déposer :

  •  la trappe de la porte (voir chapitre 72A-B),
  •  la poignée extérieure (voir chapitre 51A-B).

Déposer le joint (1).

Déposer le joint (1).

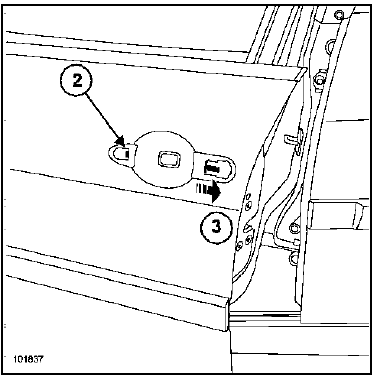

Dégager l'agrafe (2).

Dégager l'agrafe (2).

Dégager le module du panneau de porte (3).

Débrancher les différents connecteurs (selon niveau

Débrancher les différents connecteurs (selon niveau d'équipement).

Déposer les vis (4).

Déposer les vis (4).

Dégager l'ensemble serrure et module.

DEPOSE de la serrure de porte arrière

Nota : La méthode est identique à la porte avant.

Déposer préalablement :

  •  la trappe de porte (voir chapitre 72A-D),
  •  la poignée extérieure (voir chapitre 51A-B).

Dégager la serrure avec le module.

DEPOSE du capteur de présence

Déclipper le prisme en (1) puis (2) à l'aide d'un

Déclipper le prisme en (1) puis (2) à l'aide d'un tournevis.

REPOSE de la serrure

Positionner la serrure sur le crochet de maintien du

Positionner la serrure sur le crochet de maintien du caisson de porte (3).

Effectuer un essai de fonctionnalité.

Procéder dans le sens inverse de la dépose.
