DEPOSE

Nota : Deux méthodes sont possibles selon le niveau d'équipement du véhicule.

Poignée équipée de la fonction mains libres

Protéger la garniture (par exemple, avec un couteau à

Protéger la garniture (par exemple, avec un couteau à mastic) et à l'aide de la pince à dégrafer, déclipper la platine de lève-vitre (en partie avant).

Débrancher les connecteurs.

Déclipper le cache de poignée de tirage.

Déclipper le cache de poignée de tirage.

Déposer le rivet plastique.

Déposer le rivet plastique.

Dégager le vide-poches.

ATTENTION

Ne pas tirer sur le portillon du vide-poches.

Déposer les vis (1).

Déposer les vis (1).

Déclipper la trappe de la garniture, à l'aide de la pince à dégrafer (en protégeant la garniture).

Dégager l'obturateur.

Dégager l'obturateur.

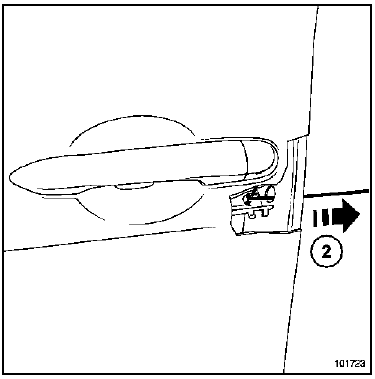

Déverrouiller la palette de retenue du barillet (2), à l'aide d'un crochet (de fabrication locale : baguette de soudure).

Débrancher le connecteur mâle du bouton d'ouverture.

Débrancher le connecteur mâle du bouton d'ouverture.

Déclipper le connecteur femelle du module de la poignée.

Déposer l'ensemble "cache - barillet".

Déposer l'ensemble "cache - barillet".

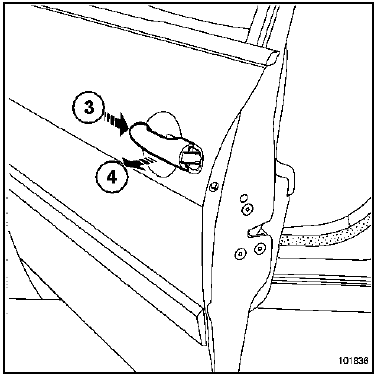

Dégager la poignée (3) et (4).

Dégager la poignée (3) et (4).

Dégager la poignée en prenant soin de ne pas

Dégager la poignée en prenant soin de ne pas détériorer le connecteur.

Poignée sans fonction mains libres

Dégager l'obturateur.

Dégager l'obturateur.

Déverrouiller la palette de retenue du barillet (2), à l'aide d'un crochet (de fabrication locale : baguette de soudure).

Déposer l'ensemble "cache - barillet".

Déposer l'ensemble "cache - barillet".

Dégager la poignée (3) et (4).

Dégager la poignée (3) et (4).

REPOSE

Vérifier la présence du joint (5) avant la repose de la

Vérifier la présence du joint (5) avant la repose de la poignée.

Reposer :

Reposer :

  •  la poignée,
  •  le barillet (6).

Verrouiller la palette (7).

ATTENTION

Remplacer si besoin la mousse adhésive d'étanchéité autour du connecteur de la platine de lève-vitre pour que celui-ci soit parfaitement étanche.

Effectuer un essai manuel de fonctionnalité du barillet.

Procéder dans le sens inverse de la dépose.
