Revue technique automobile - Renault Scenic: Arbre de localisation de pannes
| ALP 2 | Problème de répartition d'air |
CONSIGNES
Rien à signaler.
APRES REPARATION
Vérifier le bon fonctionnement du système.

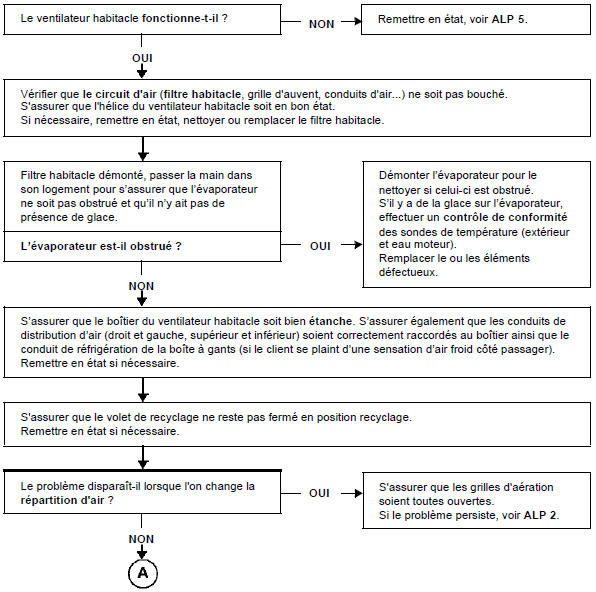

| ALP 3 | Problème de débit d'air |
CONSIGNES
Rien à signaler.
APRES REPARATION
Vérifier le bon fonctionnement du système.
| ALP 4 | Manque d'efficacité du désembuage pare-brise |
CONSIGNES
Particularités : Vérifier que les vitres ne soient pas grasses à l'intérieur, ce qui diminuerait l'efficacité du désembuage.
APRES REPARATION
Vérifier le bon fonctionnement du système.
| ALP 5 | Plus de ventilation habitacle |
CONSIGNES
Rien à signaler.
APRES REPARATION
Vérifier le bon fonctionnement du système.
| ALP 11 | Mauvaises odeurs habitacle |
CONSIGNES
Rien à signaler.
APRES REPARATION
Vérifier le bon fonctionnement du système.
| ALP 12 | Présence d'eau dans l'habitacle |
CONSIGNES
Rien à signaler.
APRES REPARATION
Vérifier le bon fonctionnement du système.
| ALP 13 | Pas d'éclairage au tableau de commande |
CONSIGNES
Rien à signaler.
| S'assurer du bon état des fusibles. Remettre en état si nécessaire. |
| S'assurer du bon état des ampoules. Remettre en état si nécessaire. |
| S'assurer de la présence d'une masse en voie B5 et en voie A1 du
tableau de commande. Remettre en état si nécessaire. |
| Feux de position allumés, s'assurer de la présence d'une
alimentation + 12 V feux de position en voie B2 du
tableau de commande. Remettre en état si nécessaire. |
| Si l'incident persiste, contacter votre Techline. |
APRES REPARATION
Vérifier le bon fonctionnement du système.
Effets clients
CONSIGNES
Particularités :
Le sommaire général de tous les arbres de localisation de pannes de la fonction
conditionnement d'air se trouve dans le chapitre 62A. Les effets clie ...
