Revue technique automobile - Renault Scenic: Lève-vitre de porte avant
DEPOSE
| Nota : Dans le cas d'un remplacement de porte ou d'une intervention de carrosserie, voir chapitre 47A. |
Déposer la garniture de porte (voir chapitre 72A-A).

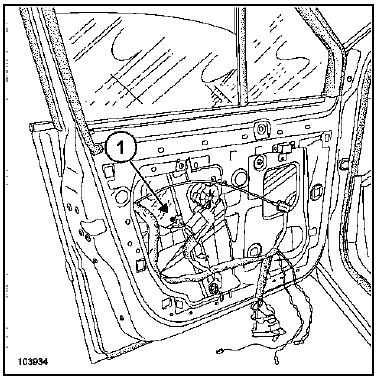

Positionner la vitre pour avoir accès à l'agrafe de fixation (1).
Dégager l'ergot (1) en le poussant à l'aide d'un tournevis et en tirant la vitre vers le haut.
Bloquer la vitre en position haute.
Débrancher le moteur de lève-vitre.
Déposer les vis de fixation du moteur (2).
Dégager le moteur de lève-vitre.
REPOSE
Pour les particularités de la repose de la garniture, voir chapitre 72A-A.
Procéder dans le sens inverse de la dépose.
INITIALISATION DU MOTEUR DE LEVE-VITRE
- Contact mis.
- Fermer la vitre jusqu'à la butée haute (celle-ci monte par mouvements saccadés).
- Maintenir l'interrupteur (2 secondes).
- Descendre la vitre jusqu'à la butée basse.
- Maintenir l'interrupteur (2 secondes).
- Le moteur est initialisé.
