Revue technique automobile - Renault Scenic: Roulement de porte-moyeu

Outillage spécialisé indispensable

Rou. 15-01 Embout protecteur d'arbre diamètre intérieur 16 mm
Rou. 604-01 Immobilisateur de moyeux
Tav. 476 Extracteur de rotule
Tav. 1050-02 Repousse-piston



Couples de serragem

boulon de rotule inférieure 6,2 daN.m
écrou de rotule de direction 3,7 daN.m
écrou de transmission 28 daN.m
vis de pied d'amortisseur 10,5 daN.m
vis de fixation de disque 1,5 daN.m
vis de support d'étrier 10,5 daN.m
vis de fixation de roue 13 daN.m

Cette méthode nécessite l'utilisation des outils suivants :

  •  outil (Rou. 15-01),
  •  outil (Rou. 604-01),
  •  outil (Tav. 476),
  •  outil (Tav. 1050-02).

DÉPOSE

  •  Déposer le porte-fusée (Chapitre Eléments porteurs avant, Porte-moyeu, page 31A-7).

  • Déposer :
  •  le moyeu, à la presse, en prenant appui avec un tube de diamètre 41 mm,
  •  la bague extérieure du roulement du porte-fusée en prenant appui avec un tube de diamètre identique à celui de la bague extérieure.

  • Déposer la bague intérieure du moyeu en prenant appui avec un tube de diamètre 46 mm.

REPOSE

ATTENTION
  • Vérifier impérativement l'état de la surface du moyeu et de l'alésage du porte - moyeu avant la repose du roulement. Remplacer le porte - moyeu si le porte- moyeu est défectueux.

    Nettoyer :

  •  les surfaces intérieures et extérieures du roulement neuf, en contact avec le porte-fusée et le moyeu,
  •  les surfaces du porte-fusée en contact avec le roulement neuf,
  •  les surfaces du moyeu en contact avec le roulement neuf.



ATTENTION

Ne pas prendre appui sur la bague intérieure du roulement pour ne pas détériorer le roulement (effort d'emmanchement très important).

  • Reposer le porte capteur.
  •  Positionner le porte - capteur à (x) = 35" +/− 5" par rapport à la verticale. Cette position correspond au centre du logement.

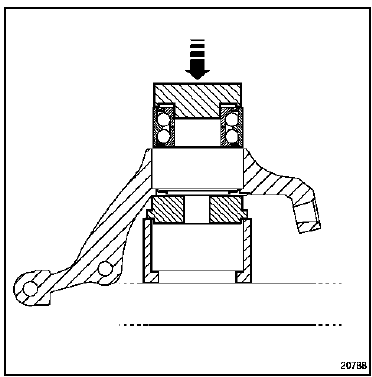

  • Prendre appui sur la bague extérieure avec un tube de diamètre extérieur 77 mm et de diamètre d'alésage 70 mm.

  • Reposer le circlips.
  •  Vérifier le bon positionnement du circlips en mesurant le diamète intérieur (Z = 67,6 mm) pour un roulement de diamètre extérieur de 77 mm.

  • Reposer :
  •  le moyeu,
  • l'ensemble " porte-fusée - roulement - moyeu "(Chapitre Eléments porteurs avant, Portemoyeu, page 31A-7).
  •  Serrer aux couples :
  •  le boulon de rotule inférieure (6,2 daN.m),
  •  l'écrou de rotule de direction (3,7 daN.m),
  •  l'écrou de transmission (28 daN.m),
  •  la vis de pied d'amortisseur (10,5 daN.m),
  •  la vis de fixation de disque (1,5 daN.m),
  •  la vis de support d'étrier (10,5 daN.m),
  •  la vis de fixation de roue (13 daN.m).
