Revue technique automobile - Renault Scenic: Potentiomètre de pédale d'accélérateur : Branchement

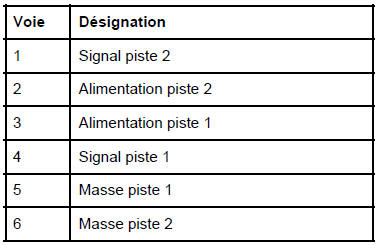

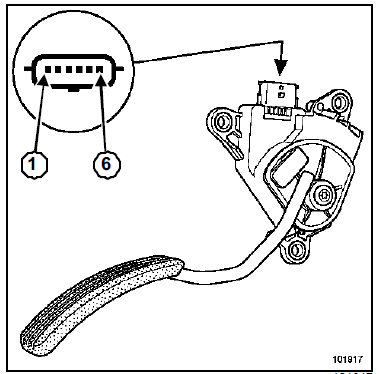

PÉDALE D'ACCÉLÉRATEUR
- Résistance piste 1 = 1700 Ω +/- 900
- Résistance piste 2 = 3875 Ω +/- 1025
| ATTENTION Pour fonctionner, le véhicule doit impérativement être équipé d'une pédale d'accélérateur comportant un point dur en fin de course. |
Contacteur de volant :
Branchement
CONTACTEUR DE VOLANT
touche " Reprendre " : 900 Ω
touche " 0 " : 0 Ω environ
touche " + " : 270 Ω environ
touche " - " : 100 Ω environ
Nota :
...
Contacteur de stop :
Branchement
CONTACTEUR DE STOP (DOUBLE)
La fonction " régulation de vitesse " utilise le contact
ouverture (commun avec l'allumage des feux). Le contact
fermeture est délivré par l'unit&ea ...
