Revue technique automobile - Renault Scenic: Tuyau rigide de frein
|
Couples de serragem
|
|
| tuyau rigide de frein au niveau du train arrière | 1,4 daN.m |
| tuyau rigide de frein au niveau de l'étrier | 1,4 daN.m |
Les tuyaux comportent une partie rigide et une partie flexible.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Lever le véhicule.

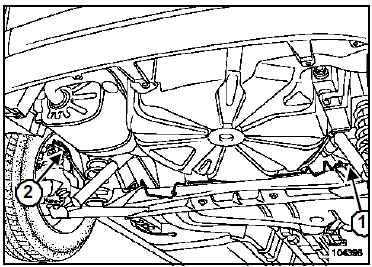

I -TUYAU RIGIDE DE FREIN ARRIERE GAUCHE
- Dévisser :
- le tuyau rigide de frein au niveau du train arrière (1),
- le tuyau rigide de frein au niveau de l'étrier (2).
- Déclipper le tuyau rigide de frein du train arrière.
- Déposer le tuyau rigide de frein.

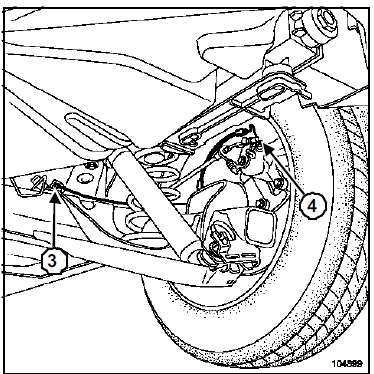

II - TUYAU RIGIDE DE FREIN ARRIÈRE DROIT
- Dévisser :
- le tuyau rigide de frein au niveau du train arrière (3),
- le tuyau rigide de frein au niveau de l'étrier (4).
- Déclipper le tuyau rigide de frein du train arrière.
- Déposer le tuyau rigide de frein.
REPOSE
| ATTENTION Ne pas vriller le flexible de frein. Veiller à l'absence de contact entre le flexible de frein et les éléments environnants. |
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- le tuyau rigide de frein au niveau du train arrière (1,4 daN.m),
- le tuyau rigide de frein au niveau de l'étrier (1,4 daN.m).
- Purger le circuit de freinage (Chapitre Généralités, Purge du circuit de freinage, page 30A-5).
