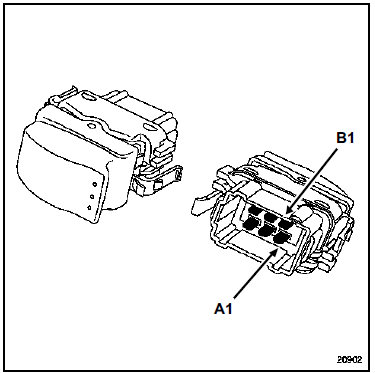

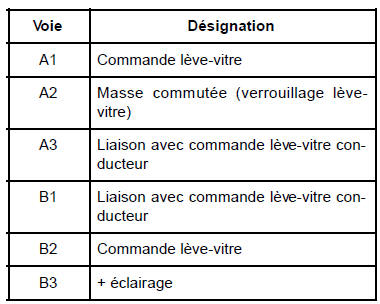

Revue technique automobile - Renault Scenic: Contacteurs de lève-vitres arrière sur porte arrière : Branchement

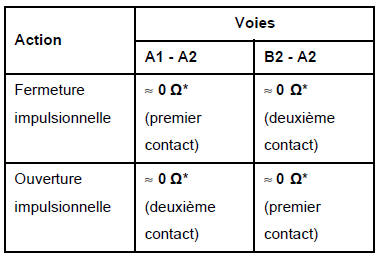

Lève-vitre impulsionnel

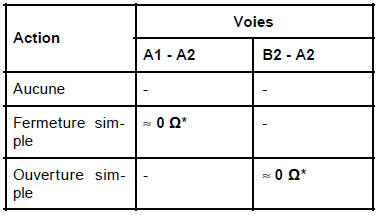

| ATTENTION * Il n'est pas possible de contrôler les contacteurs arrière avec un multimètre. Néanmoins il est possible de shunter les voies correspondantes pour déterminer l'état du contacteur. |
Contacteurs de lève-vitres
arrière sur porte arrière
Les contacteurs de lève-vitres arrière sont clippés sur
une platine.
DÉPOSE
Dévisser la platine du panneau de porte.
Déclipper le contacteur ...
Contacteurs sécurité enfant
Lors de la condamnation, un voyant rouge (piloté par
l'unité centrale habitacle) s'allume sur le contacteur.
Cet interrupteur est utilisé pour inhiber l'ouverture des
portes ...
