Revue technique automobile - Renault Scenic: Pédale de frein
DIRECTION A GAUCHE
|
Outillage spécialisé indispensable |
|
| Ms. 1373 | Outil de dépose autoradio Philips |
| Ms. 1639 | Outil de dépose autoradio - Changeur CD |
|
Couples de serragem
|
|
| écrous de fixation de la chape de pédale de frein | 2,1 daN.m |
En cas de remplacement de la pédale de frein, la pédale est livrée équipée d'une goupille.
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déclipper l'ensemble " pommeau - soufflet de levier de vitesses ".
- Déclipper la garniture supérieure du levier de vitesses.
- Débrancher :
- le connecteur du contacteur de feux de détresse,
- le connecteur de haut-parleur de synthèse de la parole.
- Déposer les fixations de l'enjoliveur inférieur du levier de vitesses.
- Déposer :
- la garniture inférieure du levier de vitesses,
- le poste d'autoradio à l'aide de l'outil (Ms. 1373) et de l'outil (Ms. 1639),
- la façade du tableau de commande de conditionnement d'air.
- Déclipper :
- le vide-poches (15),
- la commande de réglage en site (16) par l'arrière (voir Chapitre Equipement électrique).
- Débrancher les connecteurs de la commande de réglage en site.
FREIN DE PARK AUTO
- Déposer les vis (17) de fixation de la palette de frein de parking automatique.
- Débrancher le connecteur de la commande de frein de parking automatique.
- Déposer la palette.
- Déclipper le pied avant gauche.
- Déclipper la joue avant gauche.
- Déposer :
- les vis de fixation de la partie inférieure de la planche de bord,
- la partie inférieure de la planche de bord.
- Déposer le conduit d'air.
- Déposer l'axe de liaison de l'ensemble " pédale de frein - barre de renvoi ".
- Débrancher le potentiomètre de la pédale d'accélérateur.
- Tourner le capteur de pédale de frein d'un quart de tour dans le sens antihoraire.
- Déposer :
- le capteur de pédale de frein,
- les écrous de fixation (18) de la chape de la pédale de frein,
- l'ensemble " pédale de frein - pédale d'accélérateur ",
- les écrous de fixation de la pédale d'accélérateur,
- la pédale d'accélérateur.
REPOSE
| IMPORTANT La pédale est équipée d'un système de déverrouillage en cas de collision. Ne pas heurter le système (20) de la pédale (la pédale risque de s'enfoncer jusqu'au plancher de façon intempestive). |
Nota
|
- Découper la goupille suivant les pointillés.
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de fixation de la chape de pédale de frein (2,1 daN.m).
- Déposer la goupille de la pédale.
| IMPORTANT Vérifier la présence et le verrouillage de l'axe de liaison entre la tige de poussée de l'amplificateur de freinage et la pédale de frein. |
DIRECTION A DROITE
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| écrous de fixation de la chape de pédale de frein | 2,1 daN.m |
IMPORTANT
|
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- la planche de bord (Chapitre Mécanismes et accessoires),
- la colonne de direction (Chapitre Direction assistée).
- la traverse de planche de bord (Chapitre Généralités véhicule),
- Débrancher le connecteur du potentiomètre de pédale d'accélérateur.
- Déposer :
- les deux vis (1) de fixation de la pédale d'accélérateur,
- la pédale d'accélérateur.

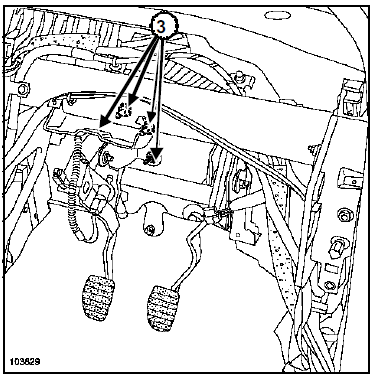

- Déposer les quatre vis (3) de fixation du pédalier d'embrayage.
- Sortir le pédalier d'embrayage de son logement sans déposer les canalisations sur l'émetteur.
| ATTENTION Ne pas endommager les canalisations de l'émetteur d'embrayage. |
- Déposer l'axe de liaison (4) de l'ensemble " pédale de frein - barre de renvoi ".
- Déposer :
- les cinq vis (5) et (7) de fixation du pédalier de frein,
- le pédalier de frein en le pivotant pour le dégager de la barre de renvoi.
REPOSE
| ATTENTION Avant la repose, contrôler impérativement la plaque fusible (8), elle ne doit pas être déformée. Toute plaque fusible déformée impose le remplacement du pédalier de frein. |
Nota
|
- Découper la goupille suivant les pointillés ; (ne pas déposer la goupille de la pédale).
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de fixation de la chape de pédale de frein (2,1 daN.m).
- Déposer la goupille de la pédale.
| IMPORTANT Déverrouiller le calculateur à l'aide de l'outil de diagnostic (Chapitre Equipement électrique). |
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
