Revue technique automobile - Renault Scenic: Moteur de recyclage
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer la planche de bord (Chapitre Mécanismes et accessoires).

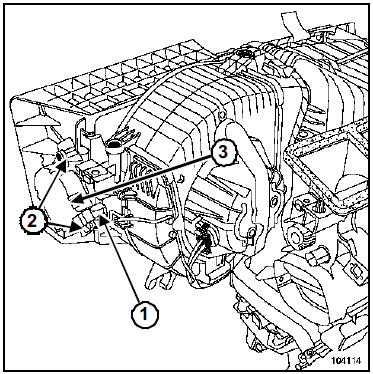

- Déposer :
- le connecteur (1),
- les deux vis de fixation (2),
- le moteur de mixage (3).
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
