Revue technique automobile - Renault Scenic: Joint de sortie de différentiel

JH3 ou JR5

Outillage spécialisé indispensable

Bvi. 1666 Outil de mise en place des joints de différentiel



Couples de serragem

vis de fixation des roues 13 daN.m
écrou de rotule inférieure 6,2 daN.m
écrou de rotule de direction 3,7 daN.m
écrou de rotule de la barre stabilisatrice 4,4 daN.m
écrou de moyeu 28 daN.m
écrou de la bride du palier relais 2,1 daN.m
vis de biellette de reprise de couple - moteur 10,5 daN.m
vis de biellette de reprise de couple - berceau 10,5 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer le protecteur sous moteur.
  •  Vidanger la boîte de vitesses.
  •  Déposer :
  •  la roue droite,
  •  le pare-boue droit,
  •  l'écrou de moyeu,
  •  la rotule de direction,
  •  la rotule de la barre stabilisatrice,
  •  la rotule inférieure.
  •  Débrancher :
  •  le connecteur du capteur de vitesse de roue,
  •  les câblages des capteurs de réglage des lampes au xénon (si le véhicule en est équipé).

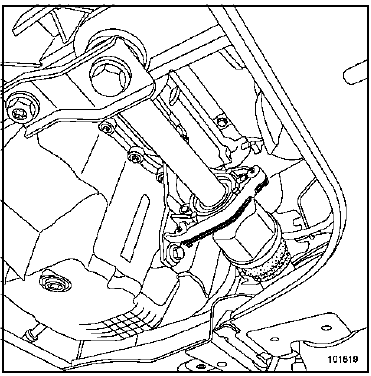

  • Déposer la bride du palier relais.

  • Déposer la transmission.

REMPLACEMENT DU JOINT

  •  Frapper le joint à lèvres sur la base à l'aide d'un chasse-goupilles et d'un petit marteau pour le faire pivoter dans son logement.
  •  Retirer le joint avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.

REPOSE

  • Huiler le joint.
  •  Engager le joint sur la partie cannelée du planétaire.
  •  Reposer le joint à l'aide de l'outil (Bvi. 1666).
  •  Positionner la transmission par rapport au planétaire.
  •  Procéder dans le sens inverse de la dépose.
  •  Serrer aux couples :
  •  les vis de fixation des roues (13 daN.m),
  •  l'écrou de rotule inférieure (6,2 daN.m),
  •  l'écrou de rotule de direction (3,7 daN.m),
  •  l'écrou de rotule de la barre stabilisatrice (4,4 daN.m),
  •  l'écrou de moyeu (28 daN.m),
  •  l'écrou de la bride du palier relais (2,1 daN.m),
  •  les vis de biellette de reprise de couple - moteur (10,5 daN.m),
  •  les vis de biellette de reprise de couple - berceau (10,5 daN.m).
  • Faire le niveau de la boîte de vitesses.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

ND0

Outillage spécialisé indispensable

Bvi. 1689 Outil de mise en place des joints de sortie de différentiel



Couples de serragem

vis de fixation des roues 13 daN.m
écrou de rotule inférieure 6,2 daN.m
écrou de rotule de direction 3,7 daN.m
écrou de rotule de la barre stabilisatrice 4,4 daN.m
écrou de moyeu 28 daN.m
écrou de la bride du palier relais 2,1 daN.m
vis de biellette de reprise de couple - moteur 18 daN.m
vis de biellette de reprise de couple - berceau 10,5 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer le protecteur sous moteur.
  •  Vidanger la boîte de vitesses.
  •  Déposer :
  •  la roue droite,
  •  le pare-boue droit,
  •  l'écrou de moyeu,
  •  la rotule de direction,
  •  la rotule de la barre stabilisatrice,
  •  la rotule inférieure.
  • Débrancher :
  • le connecteur du capteur de vitesse de roue,
  •  les câblages des capteurs de réglage des lampes au xénon (si le véhicule en est équipé).

  • Déposer la bride du palier relais.

  • Déposer la transmission.

REMPLACEMENT DU JOINT

  •  Frapper le joint à lèvres sur la base à l'aide d'un chasse-goupilles et d'un petit marteau pour le faire pivoter dans son logement.
  •  Retirer le joint déboîté avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.

REPOSE

  • Huiler le joint avant de l'engager sur la partie cannelée du planétaire.
  •  Reposer le joint à l'aide de l'outil (Bvi. 1689).
  •  Positionner la transmission par rapport au planétaire.
  •  Procéder dans le sens inverse de la dépose.
  •  Serrer aux couples :
  •  les vis de fixation des roues (13 daN.m),
  •  l'écrou de rotule inférieure (6,2 daN.m),
  •  l'écrou de rotule de direction (3,7 daN.m),
  •  l'écrou de rotule de la barre stabilisatrice (4,4 daN.m),
  •  l'écrou de moyeu (28 daN.m),
  •  l'écrou de la bride du palier relais (2,1 daN.m),
  •  les vis de biellette de reprise de couple - moteur (18 daN.m),
  •  les vis de biellette de reprise de couple - berceau (10,5 daN.m).
  •  Faire le niveau de la boîte de vitesses.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

    Joint à lèvre d'arbre d'embrayage
    REMPLACEMENT JH3 ou JR5 Effectuer le remplacement du joint à lèvres après avoir ouvert la boîte de vitesses. Voir la note technique 3661A : Boîtes de vitesses ...
