Revue technique automobile - Renault Scenic: Garniture de dossier
DEPOSE
Déposer :
- le siège (voir chapitre 75A-A), (respecter les règles de sécurité),
- l'appui-tête.
Déclipper la poignée de réhausse d'assise à l'aide d'un tournevis plat.

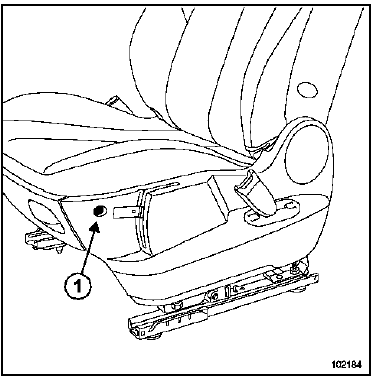

Déposer la vis de carter (1).
Déposer :
- la vis de carter (2),
- le carter.
Déposer les caches des guides appui-tête (3).
Déposer le cache de la fixation de la mollette de réglage lombaire, à l'aide de l'outil (Car. 1597).
Déposer la mollette de réglage lombaire à l'aide d'un tournevis.
Déposer :
- les élastiques de la coiffe (4),
- le rabat de coiffe.
Déposer :
- les quatre rivets (5) de fixation de la tablette,
- la tablette.
Déposer la garniture.
Dégrafer les agrafes de la coiffe au niveau de l'airbag
Déposer les élastiques de maintien inférieur de la coiffe de dossier.
Déposer les profils de maintien de la coiffe (6).
| ATTENTION Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse de dossier. |
Déposer soigneusement la coiffe de dossier au niveau des appuis-tête.
Déposer la mousse en faisant attention au niveau des guides d'appuis-tête pour éviter toute détérioration.
Déposer le feutre d'armature de dossier.
REPOSE
Procéder dans le sens inverse de la dépose.
| ATTENTION Avant la repose de la coiffe de dossier, vérifier le collage des bandes velcro sur la mousse de dossier. |
Particularité du siège passager
Déclipper l'obturateur
Déposer la vis (1).
Déclipper la poignée.
Déposer la vis (2) du carter.
Déclipper la garniture (3).
Déposer le carter.
Déposer :
- les quatre rivets (4) de fixation de la tablette,
- la tablette.
Déposer la garniture.
Ouvrir la fermeture à glissières.
Débrancher le connecteur de la nappe chauffante (selon le niveau d'équipement).
Dégrafer la coiffe au niveau de l'airbag.
Dégarnir la coiffe.
Déposer la mousse de dossier.
| ATTENTION Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse de dossier. |
REPOSE
Reposer la fermeture à glissières de la coiffe à l'aide de l'outil (Car. 1558) (couleur bleue).
Garniture d'assise
DEPOSE
Déposer :
le siège (voir chapitre 75A-A), (respecter les règles
de sécurité).
Déclipper la poignée de réhausse d' ...
