Revue technique automobile - Renault Scenic: Moteur de lève-vitre avant
Nota :
Pour la dépose - repose du mécanisme du lève-vitre
avant, (Chapitre Mécanismes d'ouvrants
latéraux).
|

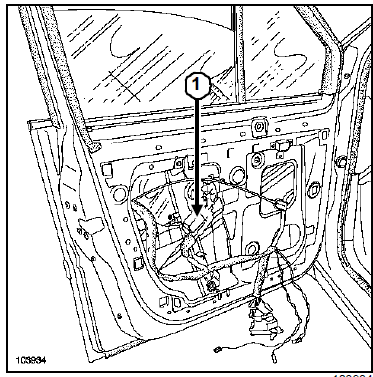

Les moteurs de lève-vitres électriques impulsionnels (1) intègrent un module électronique indissociable.
Les lève-vitres électriques impulsionnels impliquent la fonction antipincement.
| IMPORTANT Initialiser impérativement les moteurs des lèvevitres électriques impulsionnels pour réactiver la fonction antipincement (Chapitre Batterie). |
Nota :
Dans le cas où les moteurs de lève-vitres
électriques impulsionnels ne sont pas initialisés :
|
Contacteurs sécurité enfant
Lors de la condamnation, un voyant rouge (piloté par
l'unité centrale habitacle) s'allume sur le contacteur.
Cet interrupteur est utilisé pour inhiber l'ouverture des
portes ...
Moteur de lève-vitre avant :
Branchement
Lève-vitre électrique (non impulsionnel)
Lève-vitre électrique impulsionnel
...
