Revue technique automobile - Renault Scenic: Filtre à air
K4J
REMPLACEMENT DE L'ÉLEMENT FILTRANT
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- la vis de fixation (1) du boîtier résonateur d'air,
- le boîtier résonateur d'air.

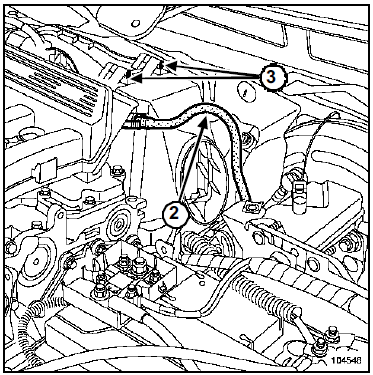

- Débrancher le tuyau de dépression (2) de l'amplificateur de freinage du répartiteur d'admission.
ATTENTION Ne pas endommager la sortie de dépression sur le répartiteur d'admission. Sa destruction entraîne le remplacement du répartiteur d'admission. |
- Déposer :
- les deux vis de fixation (3) du couvercle de filtre à air,
- l'élément filtrant.
F4r ou f9q ou k4m ou k9k
REMPLACEMENT DE L'ÉLÉMENT FILTRANT
- Dégager les joints à lèvres (1).
- Déposer :
- les fixations (2) de la grille d'auvent,
- la grille d'auvent.
- Découper l'accès (3) du filtre à air.
- Déposer :
- les fixations de l'écran d'accès (4) du filtre à air,
- l'écran d'accès du filtre à air.
- Déposer :
- les fixations (5) du cache de la batterie,
- le cache de la batterie.
- Déposer les deux vis de fixation (6) du couvercle de filtre à air.
- Déposer l'élément filtrant.
Admission d'air
F4R
Schéma du circuit d'admission d'air
Manchon d'aspiration d'air
Résonateur d'air
Boîtier de filtre à air
Boîtier papillon
Répart ...
Boîtier de filtre à air
K4J
Couples de serragem
vis de fixation du boîtier
de filtre à air
0,9 daN.m
DÉPOSE
Déposer les caches du moteur.
D&ea ...
