CONSIGNES

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'aide de l'outil de diagnostic.

Conditions d'application : Contact mis (+ après contact forcé : voir "Préliminaires").

Nota : L'interprétation de ces états et de ces paramètres n'est valable que contact mis.

Les états et les paramètres apparaissant en bleu sur l'outil de diagnostic sont des informations fournies par d'autres calculateurs, qui arrivent par le réseau multiplexé. Si ces variables affichent des valeurs incohérentes, s'assurer que le test du réseau multiplexé n'a pas relevé de liaisons défaillantes. Réparer les liaisons multiplexées défaillantes avant de chercher un éventuel problème sur ces informations.

Particularités : L'outil de diagnostic peut afficher le message "calculateur occupé" lors de la visualisation des états et des paramètres. Ce message s'affiche lorsque le frein de parking effectue un serrage ou desserrage car le calculateur donne la priorité au pilotage de son moteur plutôt qu'à la remontée des variables. Si ce message s'affiche, sortir de l'écran en cours puis l'afficher à nouveau

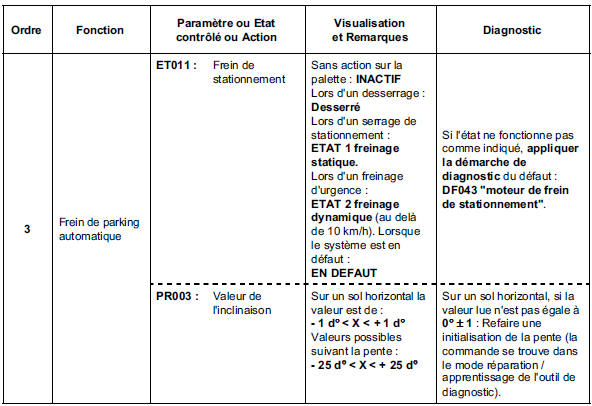

Interprétation des états
