Revue technique automobile - Renault Scenic: Connecteur de boîte de vitesses
DP0

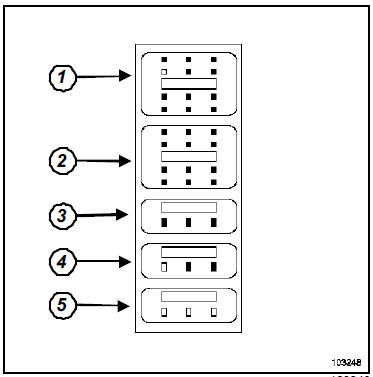

- Connecteur vert (contacteur multifonction)
- Connecteur jaune (interface électronique hydraulique)
- Connecteur vert (pression ligne)
- Connecteur jaune (vitesse turbine)
- Connecteur bleu (électrovanne de pilotage du débit d'échangeur)
| Nota : Ces connecteurs peuvent être déposés séparément du connecteur de boîte lors du remplacement de certains composants. |
Numérotation du connecteur
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Mettre en position neutre " N ".
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- le manchon d'entrée d'air,
- la batterie,
- le bac à batterie,
- le calculateur d'injection et son support,
- le boîtier de filtre à air,
- les fixations du faisceau électrique.
- Débrancher :
- la rotule (6) du câble de contacteur multifonction,
- le câblage (7) du câble de contacteur multifonction en déverrouillant l'arrêt de gaine,
- le connecteur de boîte (8) en libérant le tiroir du connecteur.
- Déposer :
- les trois vis de fixation (9) de la platine support du connecteur de boîte,
- les deux vis de fixation du connecteur de boîte,
- le connecteur de couleur incriminé sur le connecteur de boîte.
- Suivre les cinq faisceaux reliés au connecteur de boîte.
- Déposer les cinq faisceaux.
Ces faisceaux sont soit reliés à des composants par un connecteur, soit branchés directement sur les composants. Dans ce cas déposer également le composant.
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
Electrovannes
DP0
ATTENTIONVeiller à travailler le plus proprement possible
pour
éviter l'introduction de corps étrangers dans le système.
DÉPOSE
Elec ...
