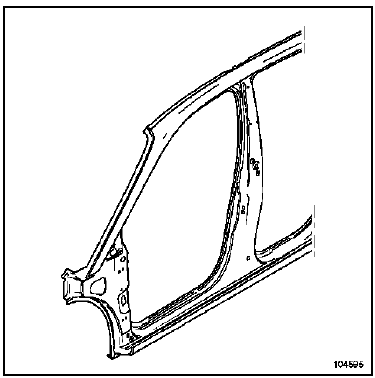

Revue technique automobile - Renault Scenic: Côté de caisse partie avant

Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon pour une collision latérale.

Dégrafer partiellement le renfort supérieur de côté d'auvent.

Une seule méthode de remplacement est possible (voir dessin ci-après).

Pour effectuer cette opération, commander en supplément :

•  l'insert gonflant de pied milieu,
•  l'insert gonflant de pied avant,
•  l'insert gonflant de montant de baie de pare-brise.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Axe soudé
Goujon soudé
Ecrou serti
Appui de cric

PIECES CONCERNEES (épaisseur en mm) :

1. Côté de caisse partie avant 0,7
2.  Appui de cric 1,8
3.  Renfort supérieur de côté d'auvent 1,2
4.  Renfort arrière de bas de caisse 1,4
5.  Doublure de montant de baie de parebrise 1,2
6.  Raidisseur de plancher central 1,8
7.  Traverse avant de pavillon 1
8.  Traverse centrale de pavillon 1
9.  Renfort supérieur de côté d'auvent 1,2
10.  Doublure de pied avant 1
11.  Renfort de pied avant 1,2/1,5
12.  Renfort de choc pied milieu partie inférieure 1,8
13.  Doublure inférieure de pied milieu 0,7
14.  Doublure supérieure de pied milieu 1,5
15.  Pavillon 0,8

DETAIL DE LA POSITION DES INSERTS GONFLANTS

Pied avant

Pied milieu

Montant de baie de pare-bri

REMPLACEMENT COMPLET

Particularité de la coupe du renfort supérieur du côté d'auvent pour le remplacement côté de caisse partie avant
