Revue technique automobile - Renault Scenic: Côté de caisse
Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon pour une collision latérale.
Dégrafer partiellement le renfort supérieur de côté d'auvent.
Une seule méthode de remplacement est possible (voir dessin ci-après).

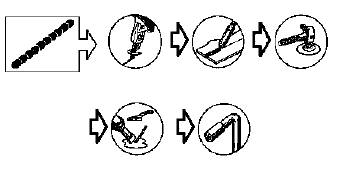

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
| IMPORTANT Pour ne pas détériorer les organes électriques et électroniques du véhicule :
|
Pour effectuer cette opération, commander en supplément :
- l'insert gonflant de pied milieu,
- l'insert gonflant de pied avant,
- l'insert gonflant de pied milieu,
- l'insert gonflant supérieur d'aile arrière,
- l'insert gonflant inférieur d'aile arrière,
- l'insert gonflant de montant de baie de pare-brise.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Axe soudé
Goujon soudé
Support appui de cric
Ecrou serti
PIECES CONCERNEES (épaisseur en mm) :
- Côté de caisse 0,7
- Renfort de pied avant 1,2/1,5
- Doublure inférieure de pied milieu 0,7
- Doublure supérieure de pied milieu 1,5
- Renfort de choc pied milieu partie inférieure 1,8
- Renfort supérieur de côté d'auvent 1,2
- Fermeture arrière de bas de caisse 1
- Renfort arrière de bas de caisse 1,4
- Raidisseur de plancher central 1,8
- Doublure de pied avant 1
- Plancher central partie latérale 2
- Renfort supérieur de custode 1
- Renfort de custode 0,9
- Fermeture de passage de roue arrière partie arrière 0,7
- Plancher arrière partie avant 0,9
- Support de feux arrière 1
- Pavillon 0,8
- Doublure de montant de baie de parebrise 1,2
- Doublure de brancard arrière 0,9
- Doublure de custode 0,7
- Traverse avant de pavillon 1
- Traverse arrière de pavillon 1
- Traverse centrale de pavillon 1
- Appui de cric 1,8
| ATTENTION Le magasin des pièces de rechange livre uniquement des parties avant de côté de caisse (1). Commander en supplément le panneau d'aile arrière (2) pour compléter le côté de caisse. |
| Nota : Les pièces 1 et 2 sont livrées suffisamment longues pour assurer un recouvrement des pièces de rechange |
DETAIL DE LA POSITION DES INSERTS GONFLANTS
Pied avant
Pied milieu
Aile arrière partie supérieure
Aile arrière partie inférieure
Montant de baie de pare-brise
POSITION DES MASSES DE CABLAGES ELECTRIQUES
Doublure latérale de jupe arrière
PIECE EN POSITION SUR VEHICULE
DETAIL DE LA POSITION DES COUPES
Coupes pour la préparation des pièces de rechange
La coupe doit s'effectuer à la cote X1 (200 mm).
La coupe doit s'effectuer à la cote X2 (500 mm).
Particularité de la coupe du renfort supérieur du côté d'auvent pour le remplacement côté de caisse
