Revue technique automobile - Renault Scenic: Siège complet
|
Couple de serrage
|
|
| vis de siège | 21 N.m |
| IMPORTANT Avant toute intervention sur un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Chapitre Equipement électrique). Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
| IMPORTANT Il est interdit de manipuler les systèmes pyrotechniques (airbag ou prétensionneurs) près d'une source de chaleur ou d'une flamme : il y a un risque de déclenchement des airbags ou prétensionneurs. |
DEPOSE
Protéger :
- la garniture de bas de marche avant,
- la moquette.

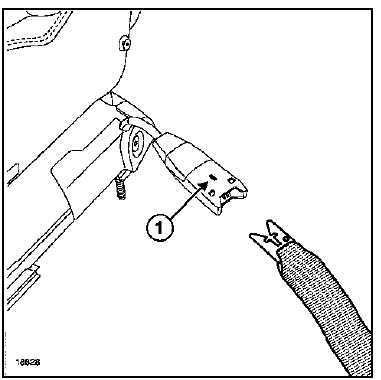

Décrocher la ceinture de sécurité en appuyant sur le verrou (1).
Mettre le siège en position avant.

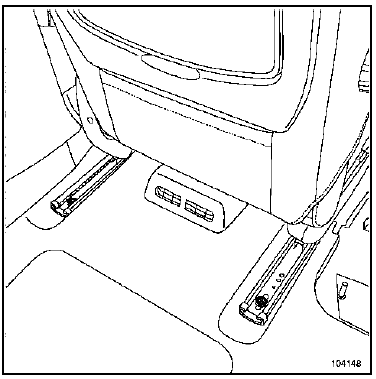

Déposer les vis de fixation arrière.
Mettre le siège en position arrière.

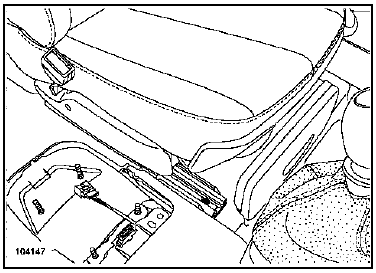

Déposer les vis de fixation avant.

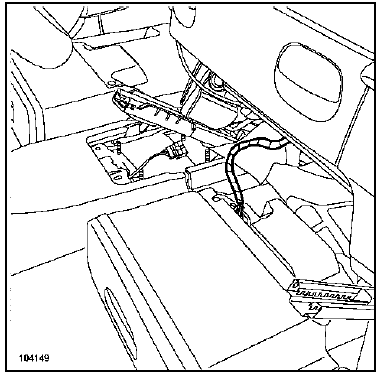

Débrancher le connecteur sous siège.
Déposer le siège.
Cette intervention nécessite deux opérateurs.
REPOSE
Procéder dans le sens inverse de la dépose.
| ATTENTION Respecter l'ordre de serrage des vis de siège. |

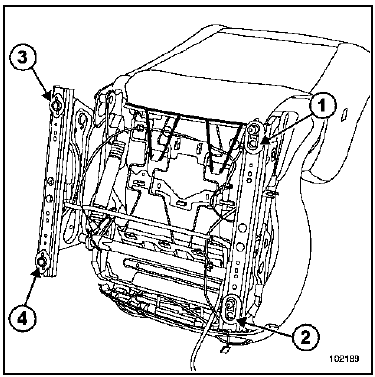

Serrer :
- la vis arrière vers l'intérieur du véhicule (1),
- la vis avant vers l'intérieur du véhicule (2),
- la vis arrière vers l'extérieur du véhicule (3),
- la vis avant vers l'extérieur du véhicule (4).
Serrer au couple les vis de siège.
Armature de siège avant
Couple de serrage
vis M8
25 N.m
écrous M10
66 N.m
fixations de ceinture
21 N.m
fixations "armature - glissières"
...
