Outillage spécialisé indispensable

Fre. 1190-01 Repousse-piston



Couples de serragem

écrous de fusées 22 daN.m
vis des supports des étriers 10,5 daN.m
vis de colonnettes 3,6 daN.m
vis de fixation de roue 13 daN.m

Lors du remplacement des plaquettes de frein ou d'un disque, remplacer impérativement les plaquettes et le disque du côté opposé.

Les disques sont livrés avec les roulements montés.

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Déposer les roues

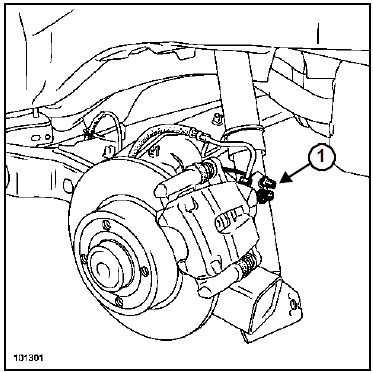

  • Dégrafer les câbles de frein de parking (1).
  •  Mémoriser le cheminement pour la repose.

  • Déposer :

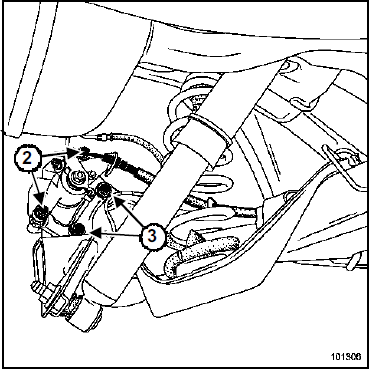

  •  les vis de colonnettes (2),
  •  l'étrier.
  •  Suspendre l'étrier.
  •  Déposer :
  •  les plaquettes,
  •  les vis des supports d'étrier (3),
  •  les supports d'étrier,
  •  les bouchons de moyeu,
  •  les écrous de fusée,
  •  les ensembles " disque - roulement ".
  •  Vérifier l'état des éléments de freinage.
  •  Remplacer les pièces défectueuses.
  •  Nettoyer les étriers et les supports d'étriers.

REPOSE

Nota : Enduire les vis des supports d'étriers et de colonnettes de produit de type FRENBLOC avant leur montage.

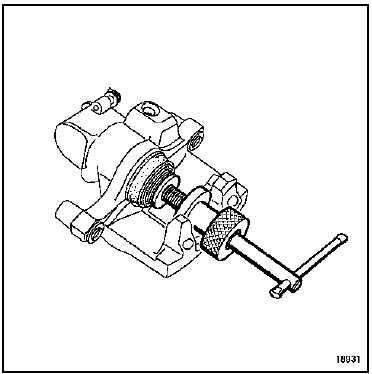

  • Repousser le piston d'étrier à l'aide de l'outil (Fre.

    1190-01) jusqu'à ce qu'il soit au fond de son alésage.

  •  Procéder dans le sens inverse de la dépose
  •  Serrer aux couples :
  •  les écrous de fusées (22 daN.m),
  •  les vis des supports des étriers (10,5 daN.m),
  •  les vis de colonnettes (3,6 daN.m).

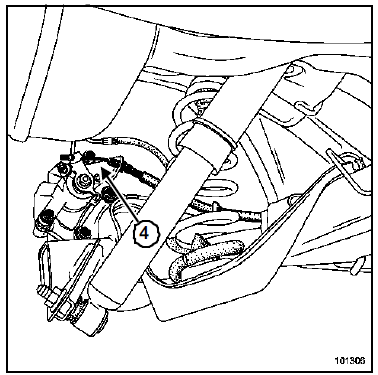

  • Reposer les câbles de frein de parking (4).
  •  Vérifier que les arrêts des câbles de frein de parking soient bien engagés dans leur logement.
Nota : Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.
  • Vérifier le niveau de liquide de frein.
  •  Actionner plusieurs fois la commande du frein de parking pour activer la fonction serrage, desserage et pour activer le rattrappage de jeu automatique des étriers.
  •  Reposer les roues.
  •  Serrer au couple les vis de fixation de roue (13 daN.m).
