Revue technique automobile - Renault Scenic: Trappe de porte avant
| Nota : Dans le cas d'un remplacement de porte ou d'une intervention de carrosserie, voir le chapitre 47A. |
DEPOSE

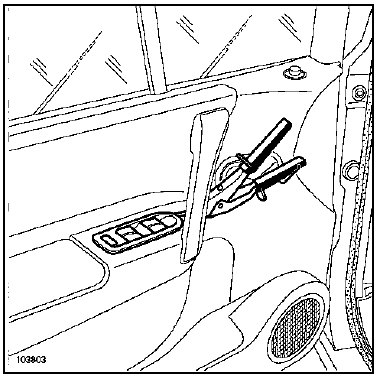

Déclipper la platine de lève-vitre à l'aide de la pince à dégrafer.
Débrancher le connecteur.
Déposer la platine.
Déclipper l'enjoliveur de la poignée de tirage.
Déposer :
- le rivet plastique du bac de rangement,
- le bac de rangement.
| ATTENTION Ne pas tirer sur le portillon du vide-poches. |
Déposer les deux vis de la poignée de tirage (1).
Déclipper la trappe à l'aide de la pince à dégrafer (en protégeant la garniture inférieure).
Déposer la trappe.
REPOSE
| ATTENTION Remplacer si besoin la mousse adhésive d'étanchéité autour du connecteur de la platine de lève-vitre pour que celui-ci soit parfaitement étanche. |
Procéder dans le sens inverse de la dépose.
