Revue technique automobile - Renault Scenic: Relais de résistances de chauffage
DIRECTION A GAUCHE
Outillage spécialisé indispensable |
|
Ms. 1639 | Outil de dépose autoradio - Changeur CD |
Ms. 1544 | Outil de dépose autoradio- Carminat Becker |
Ms. 1373 | Outil de dépose autoradio Philips |
Les relais de résistances de chauffage sont accessibles par le dessous de la planche de bord.
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.

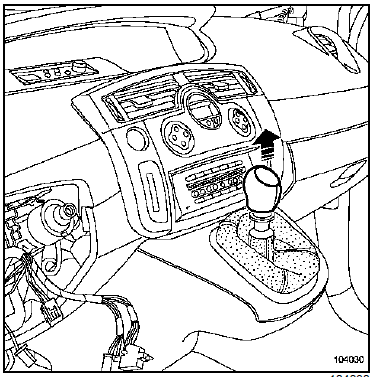

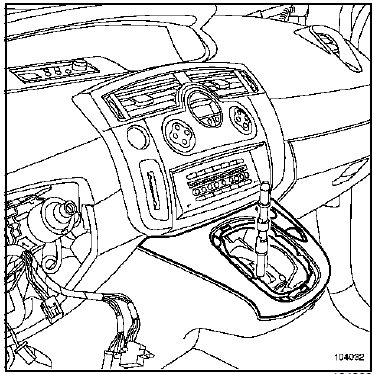

- Déclipper le pommeau du levier de vitesses.

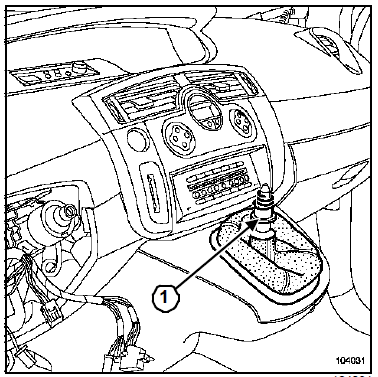

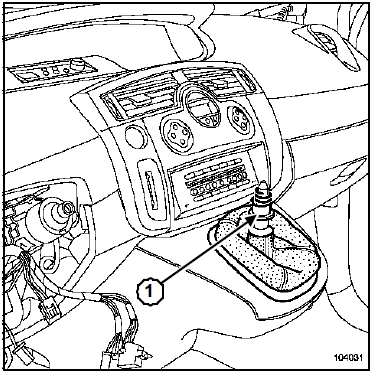

- Déposer le ressort (1).
- Déclipper le soufflet du levier de vitesses.
- Déclipper la garniture supérieur du levier de vitesses.
- Débrancher le connecteur.

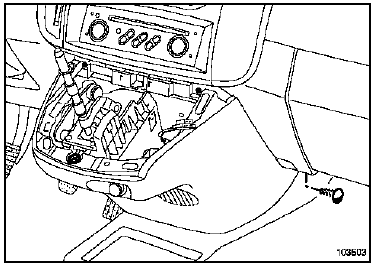

- Déposer l'agrafe à l'aide de la pince à dégrafer (effectuer cette opération des deux côtés).

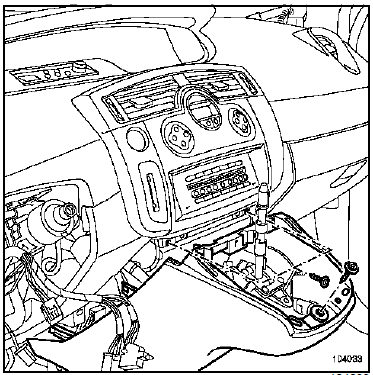

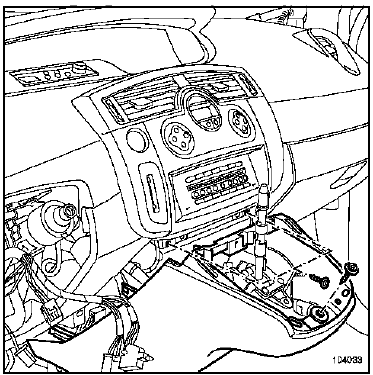

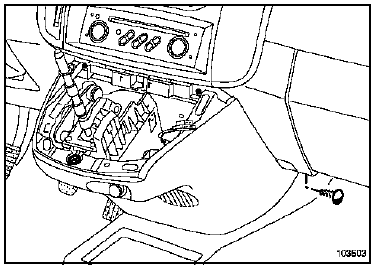

- Déposer les trois vis.
- Déclipper la garniture de levier de vitesses.
- Déposer (selon le niveau d'équipement) :
- le chargeur de disques compacts à l'aide de l'outil (Ms. 1639),
- la radionavigation à l'aide de l'outil (Ms. 1544),
- l'autoradio à l'aide l'outil (Ms. 1373).
- Débrancher les différents connecteurs.

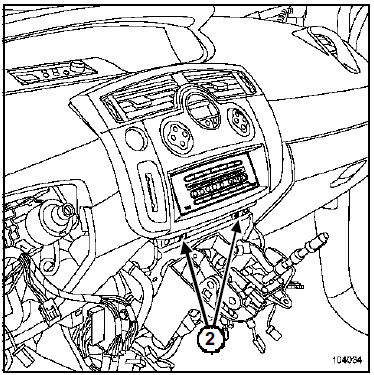

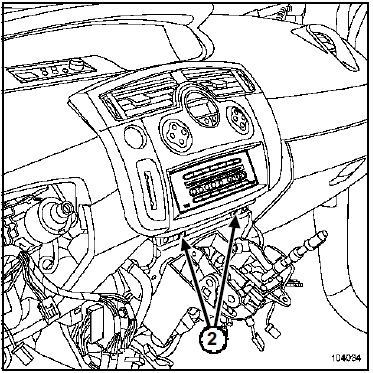

- Déposer les deux vis (2).

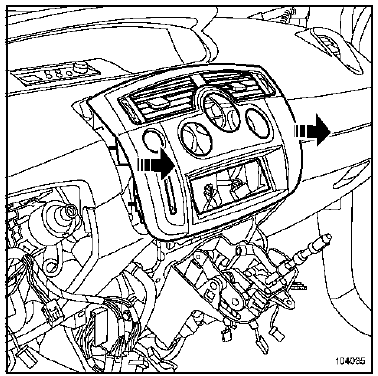

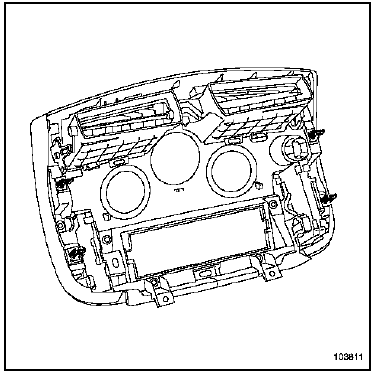

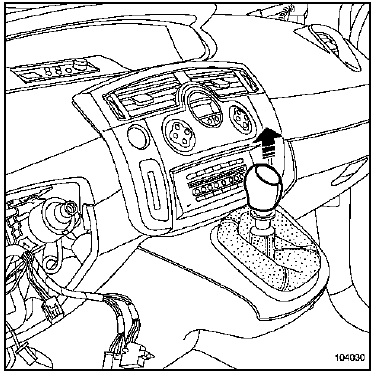

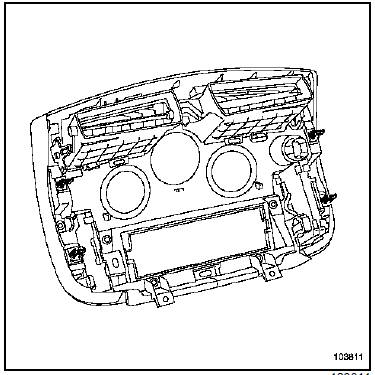

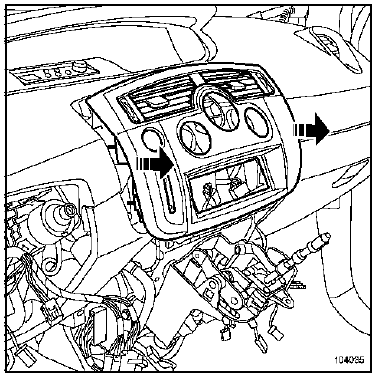

- Déclipper avec précaution la platine centrale (les clips de fixation sont représentés ci-dessus).
- Débrancher les différents connecteurs.

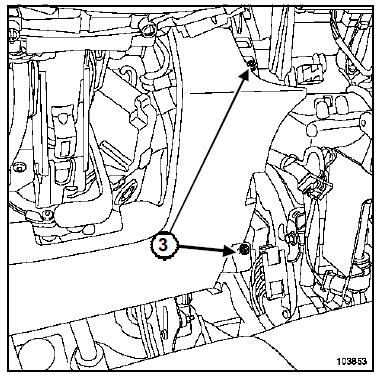

- Déposer les vis de carter (3).

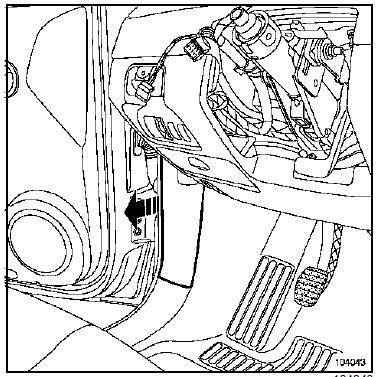

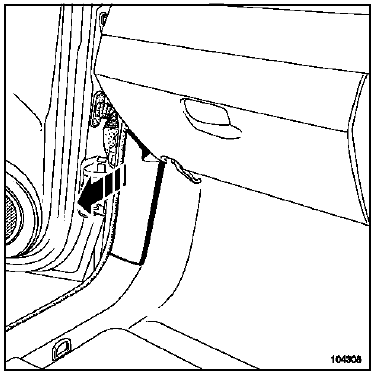

- Déclipper la garniture de bas de marche avant supérieure.

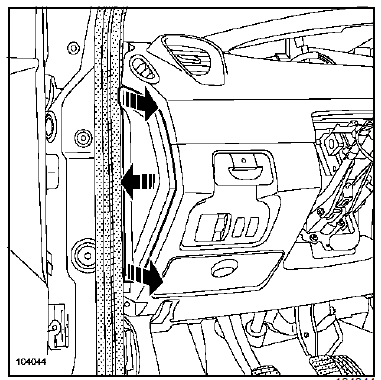

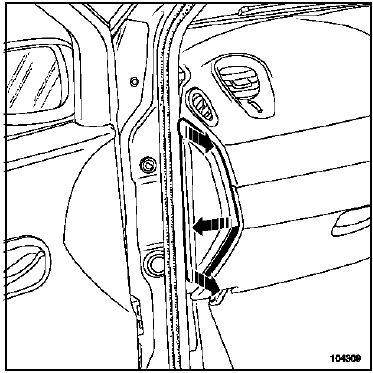

- Déclipper la joue latérale.

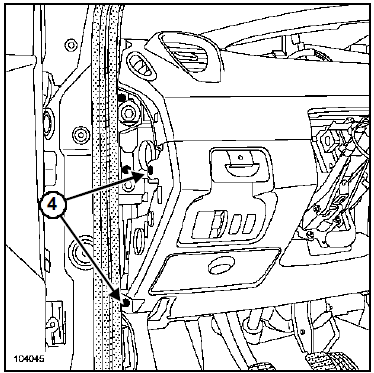

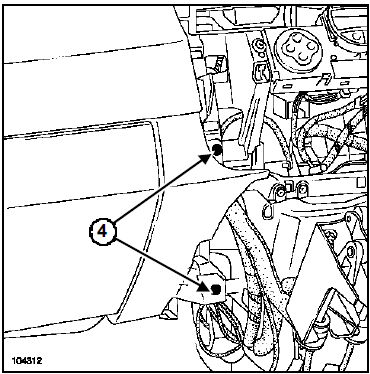

- Déposer les deux vis (4).

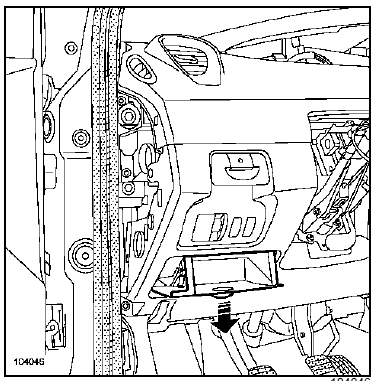

- Ouvrir le vide-poches, en dépassant le point dur.
- Déposer le vide-poches.

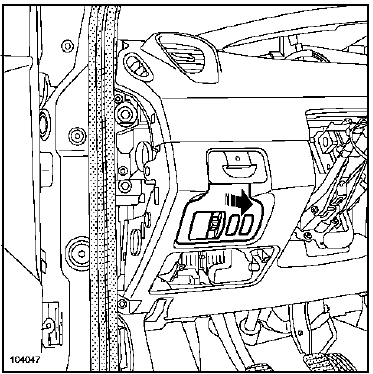

- Exercer une pression par l'intérieur pour déclipper la commande de réglage de projecteur.
- Déposer (selon le niveau d'équipement) :

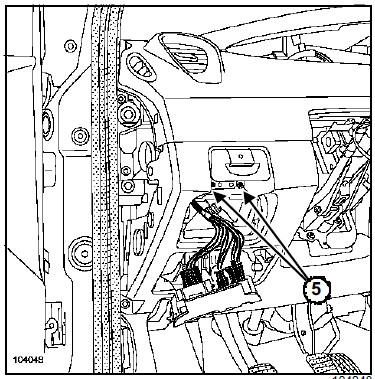

- les deux vis (5) de la commande de frein de parking,
- le range-monnaie.
- Débrancher les connecteurs.
- Déposer :

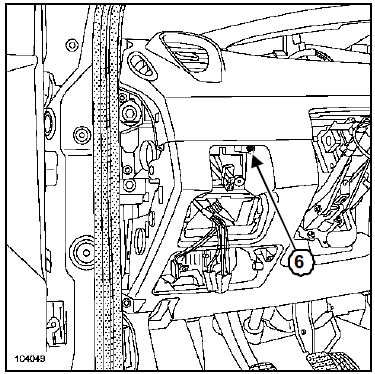

- la vis (6),
- la garniture inférieure sous volant.

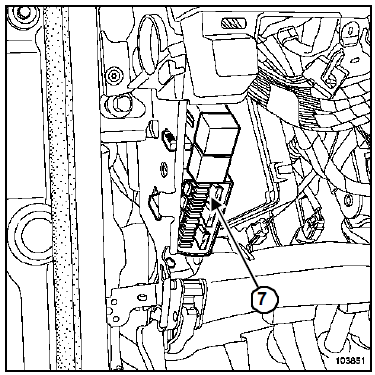

- Déposer le boîtier de fusibles (7).

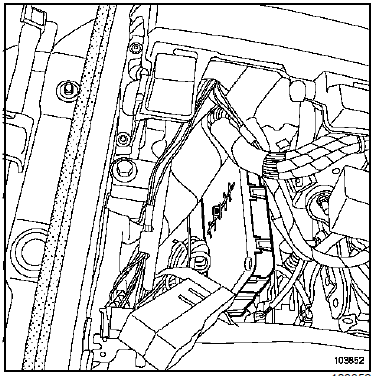

- Déposer l'unité centrale habitacle.

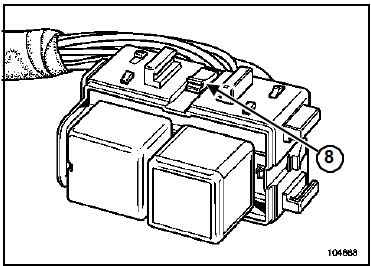

- Appuyer sur la patte (8).
- Déposer le relais de résistances de chauffage se trouvant derrière l'unité centrale habitacle.
REPOSE
- Procéder dans le sens inverse de la dépose.
ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
DIRECTION A DROITE
Outillage spécialisé indispensable |
|
Ms. 1639 | Outil de dépose autoradio - Changeur CD |
Ms. 1544 | Outil de dépose autoradio- Carminat Becker |
Ms. 1373 | Outil de dépose autoradio Philips |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative
- Déclipper le pommeau du levier de vitesses.
- Déposer le ressort (1).
- Déclipper le soufflet du levier de vitesses.
- Déclipper la garniture supérieure du levier de vitesses.
- Débrancher le connecteur.
- Déposer l'agrafe à l'aide de la pince à dégrafer (effectuer cette opération des deux côtés).
- Déposer les trois vis.
- Déclipper la garniture de levier de vitesses.
- Déposer (selon le niveau d'équipement) :
- le chargeur de disques compacts à l'aide de l'outil (Ms. 1639),
- la radionavigation à l'aide de l'outil (Ms. 1544),
- l'autoradio à l'aide l'outil (Ms. 1373).
- Débrancher les différents connecteurs
- Déposer les deux vis (2).
- Déclipper avec précaution la platine centrale (les clips de fixation sont représentés ci-dessus).
- Débrancher les différents connecteurs.
- Déposer la garniture de bas de marche avant (partie avant).
- Déposer la joue latérale

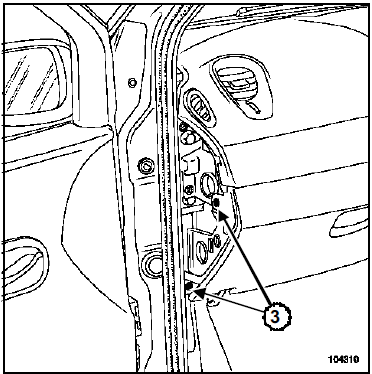

- Déposer les deux vis (3).
- Déposer les deux vis (4) du vide-poches.

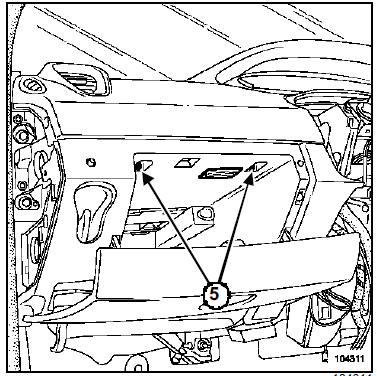

- Déposer les deux vis (5).

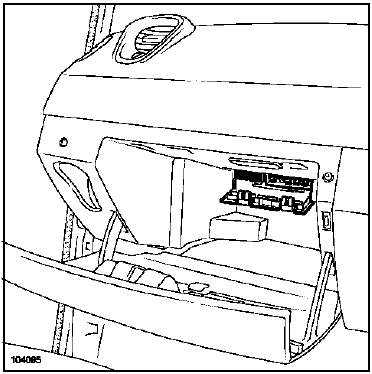

- Déclipper le boîtier fusibles du vide-poches.

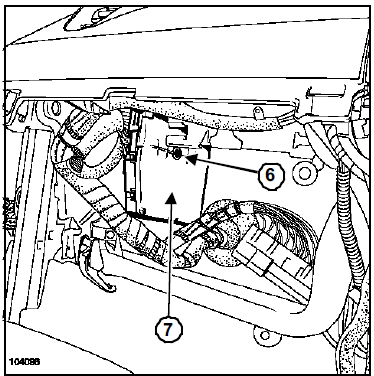

- Déposer :
- la vis (6),
- l'unité centrale habitacle (7).

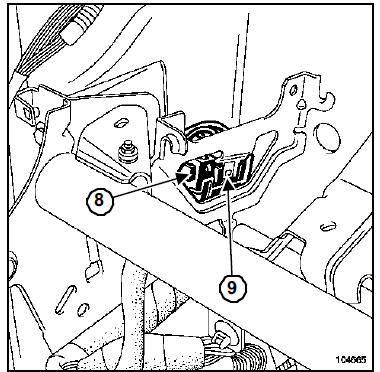

- Déposer le boîtier de résistances de relais de chauffage (8) en appuyant en (9).
REPOSE
- Procéder dans le sens inverse de la dépose.
ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
