Revue technique automobile - Renault Scenic: Radiateur de chauffage

DIRECTION A GAUCHE

Outillage spécialisé indispensable

Ms. 554-07 Appareil de contrôle du circuit de refroidissement et de la soupape du vase d'expansion



Couples de serragem

vis de fixation de la tôle de renfort de traverse de bord 2,1 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.
  •  Placer un pince-Durit sur chaque Durit d'eau au niveau du tablier dans le compartiment moteur.

  • Déposer le carter inférieur (1) (Chapitre Accessoires intérieurs).

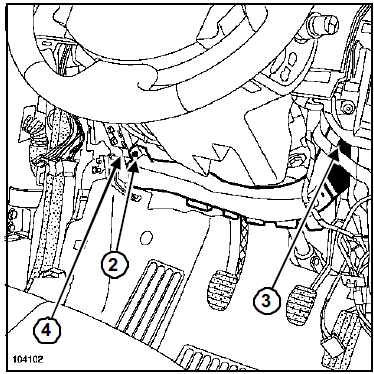

  • Déclipper en (2).
  •  Déboîter le conduit d'air en (3) puis en (4).

  • Déposer :
  •  les cinq vis de fixation (5),
  •  la plaque de renfort de traverse de planche de bord.

  • Déposer :
  •  les vis (6) de la bride des tuyaux d'aérotherme,
  •  les vis (7) de fixation de l'aérotherme sur le boîtier de climatisation.
Nota : Déverrouiller la bride (8), puis la lever pour la sortir du bloc de chauffage.

  • Mettre une protection sur le tapis.
  •  Déposer les deux vis (9) des colliers de liaison du radiateur de chauffage.
  •  Placer un récipient pour récupérer le liquide de refroidissement.
  •  Ecarter :
  •  le radiateur de chauffage avec ses canalisations,
  •  les colliers de liaison du radiateur de chauffage.
  • Déposer :
  •  les conduits de radiateur de chauffage en les tirants vers l'avant du véhicule,
  •  le radiateur de chauffage.

REPOSE

  •  Remplacer impérativement les joints, lors du remplacement du radiateur.
  •  Procéder dans le sens inverse de la dépose.
  •  Effectuer un contrôle d'étanchéité avec l'outil (Ms.

    554-07).

ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

  • Serrer au couple les vis de fixation de la tôle de renfort de traverse de bord (2,1 daN.m).
  •  Effectuer :
  •  le plein,
  •  la purge du circuit de refroidissement (Chapitre Refroidissement).

DIRECTION A DROITE

Outillage spécialisé indispensable

Ms. 554-07 Appareil de contrôle du circuit de refroidissement et de la soupape du vase d'expansion



Couples de serragem

vis de fixation de la tôle de renfort de traverse de bord 2,1 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.
  •  Placer un pince-Durit sur chaque Durit d'eau au niveau du tablier dans le compartiment moteur.
  •  Déposer le vide-poches (Chapitre Accessoires intérieurs).

  • Déclipper en (1).
  •  Déboîter le conduit d'air en (2) puis en (3).

  • Déposer :
  •  les cinq vis de fixation (4),
  •  la plaque de renfort de traverse de planche de bord.

  • Mettre une protection sur le tapis.
  •  Déposer :
  •  les vis (5) de la bride de tuyaux d'aérotherme,
  •  les vis (6) de fixation de l'aérotherme sur le boîtier de climatisation,
  • les deux vis (7) des colliers de liaison du radiateur de chauffage.
Nota : Déverrouiller la bride (8), puis la lever pour la sortir du bloc de chauffage.
  • Placer un récipient pour récupérer le liquide de refroidissement.
  •  Ecarter :
  •  le radiateur de chauffage avec ses canalisations,
  •  les colliers de liaison du radiateur de chauffage.
  •  Déposer :
  •  les conduits de radiateur de chauffage en les tirants vers l'avant du véhicule,
  •  le radiateur de chauffage.

REPOSE

  •  Lors du remplacement du radiateur, remplacer impérativement les joints.
  •  Procéder dans le sens inverse de la dépose.
  •  Effectuer un contrôle d'étanchéité avec l'outil (Ms.554-07).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

  • Serrer au couple les vis de fixation de la tôle de renfort de traverse de bord (2,1 daN.m).
  •  Effectuer :
  •  le plein,
  •  la purge du circuit de refroidissement (Chapitre Refroidissement).
