Revue technique automobile - Renault Scenic: Boîtier répartiteur d'air
|
Matériel indispensable |
| outil de diagnostic |
| IMPORTANT Avant toute intervention sur un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (Chapitre Equipement électrique). Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
DÉPOSE
- Déposer :
- la planche de bord (Chapitre Accessoires intérieurs),
- la traverse de renfort habitacle (Chapitre Structure supérieure avant),

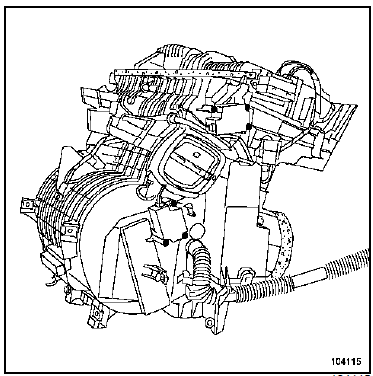

- le boîtier répartiteur.
REPOSE
- Procéder dans le sens inverse de la dépose.
| IMPORTANT Déverrouiller le calculateur à l'aide de l'outil de diagnostic (Chapitre Equipement électrique). |
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
