Revue technique automobile - Renault Scenic: Protecteurs intérieurs d'ailes

DEPOSE

PASSAGE DE ROUE AVANT

Mettre le véhicule sur un pont élévateur.

Déclipper les agrafes (1) à l'aide de la pince à

Déclipper les agrafes (1) à l'aide de la pince à dégrafer.

Déclipper les agrafes (2).

Déclipper les agrafes (2).

Déposer :

  •  les vis (3),
  •  les protecteurs intérieurs d'aile.

PASSAGE DE ROUE ARRIERE

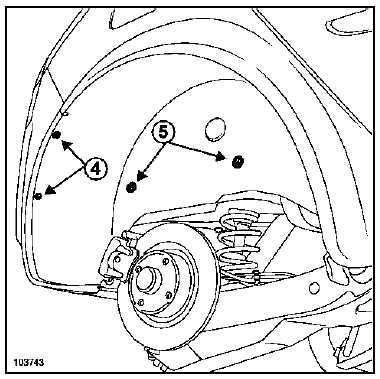

Déposer :

Déposer :

  •  les vis (4),
  •  les écrous (5).

Déposer les écrous (6).

Déposer les écrous (6).

Déclipper l'agrafe (7) à l'aide de la pince à dégrafer.

Déposer le protecteur intérieur d'aile.

REPOSE

Procéder dans le sens inverse de la dépose.
