Revue technique automobile - Renault Scenic: Bouclier arrière
|
Couple de serrage
|
|
| vis latérales de traverse | 35 N.m |
DEPOSE
Mettre le véhicule sur un pont élévateur.
Déposer les vis inférieures.
Déposer les vis (1).

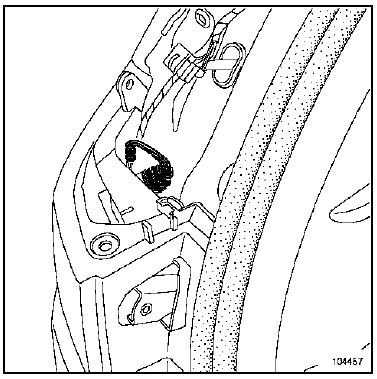

Déclipper l'enjoliveur de butée de coffre
Déposer :
- les butées réglables,
- les vis supérieures du bouclier.
Déposer les feux arrière.
Débrancher les connecteurs.
Déposer les rivets plastique (2).
Débrancher le connecteur du faisceau des capteurs d'aide au stationnement (selon niveau d'équipement).
Déclipper le bouclier.
Déposer le bouclier vers l'arrière.
REMPLACEMENT DU BOURRELET EXTERIEUR
| Nota : Le bourrelet extérieur est disponible en pièce de rechange. |
Déclipper les capteurs d'aide au stationnement (selon niveau d'équipement).
Dégrafer le faisceau
Déclipper :
- les agrafes.
- le catadioptre.
Déposer le bourrelet latéral.
Déclipper les agrafes.
Déposer le bourrelet central.
REMPLACEMENT DES ABSORBEURS DE CHOCS
Déposer la vis de l'absorbeur de la traverse.
Déposer :
- les vis latérale de la traverse (3),
- la traverse.
Percer les quatre rivets.
Déposer le support bouclier.
Référence des rivets : 77 03 072 051.
Percer les rivets (4).
Déposer :
- les vis (5),
- le support de butée réglable.
Adaptation du bouclier pour la pose des capteurs d'aide au stationnement
| Nota : Le bourrelet spécifique extérieur est disponible en pièce de rechange. |
Reposer le bandeau spécifique sur le bouclier.
Clipper les capteurs d'aide au stationnement dans leur logement.
Agrafer le faisceau sur le bouclier.
REPOSE
Serrer au couple les vis latérales de traverse (35 N.m).
Procéder dans le sens inverse de la dépose.
