Revue technique automobile - Renault Scenic: Moteur d'essuie-vitre de lunette arrière

Couple de serrage

écrou du bras d'essuie-vitre 8 N.m

DEPOSE

Dépose du moteur d'essuie-vitre de lunette arrière non ouvrante

Déposer la garniture de hayon (voir chapitre 73A-B).

Déposer :

Déposer :

  1.  le cache de l'écrou du bras d'essuie-vitre,
  2.  l'écrou.

Déposer le bras d'essuie-vitre à l'aide de l'outil (Elé. 1294).

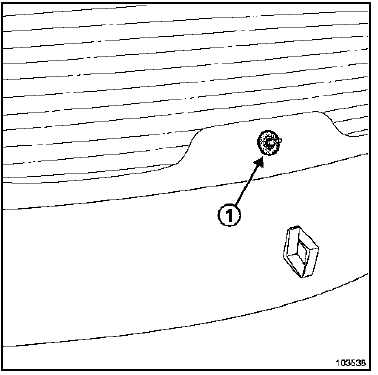

Déposer le joint d'étanchéité (1).

Déposer le joint d'étanchéité (1).

Débrancher le connecteur.

Débrancher le connecteur.

Déposer :

  •  les vis du moteur (2),
  •  le moteur.

REPOSE

Remplacer impérativement le joint d'étanchéité après

Remplacer impérativement le joint d'étanchéité après chaque dépose du moteur.

Avant de reposer le bras d'essuie-vitre, vérifier que le moteur soit positionné à l'arrêt fixe.

Nettoyer les cannelures de l'axe du moteur.

Positionner le bras d'essuie-vitre en position repos

Positionner le bras d'essuie-vitre en position repos avec un écrou neuf.

Serrer au couple l'écrou du bras d'essuie-vitre (8 N.m).

Dépose du moteur d'essuie-vitre de lunette arrière ouvrante Déposer la garniture de hayon de lunette ouvrante (voir chapitre 73A-B).

Déclipper la garniture du moteur.

Déclipper la garniture du moteur.

Débrancher le connecteur du moteur.

Débrancher le connecteur du moteur.

Déposer :

  •  les vis de fixation du moteur (1),
  •  le moteur.

REPOSE

Procéder dans le sens inverse de la dépose.
