Revue technique automobile - Renault Scenic: Garniture de dossier

DEPOSE

Déposer l'appui-tête.

Déclipper l'enjoliveur supérieur de guide de ceinture.

Déclipper l'enjoliveur supérieur de guide de ceinture.

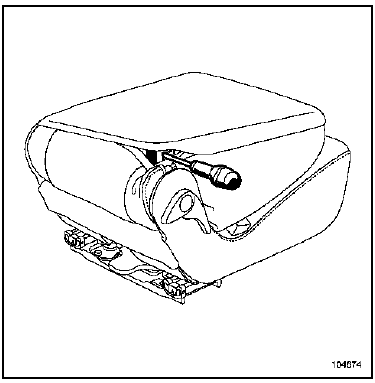

Déclipper l'enjoliveur inférieur de guide de ceinture à

Déclipper l'enjoliveur inférieur de guide de ceinture à l'aide d'un tournevis (1).

Actionner la commande de déverrouillage de dossier

Actionner la commande de déverrouillage de dossier pour mettre le siège en position portefeuille.

Faire sortir les extrémités de la fermeture à glissières à

Faire sortir les extrémités de la fermeture à glissières à l'aide d'un tournevis.

Ouvrir la fermeture à glissière.

ATTENTION

Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse d'assise.

Dégarnir la coiffe de dossier jusqu'aux guides d'appuis-tête.

Exercer une pression sur les clips des appuis-tête

Exercer une pression sur les clips des appuis-tête pour les déposer.

Déposer l'ensemble "coiffe - guides d'appui-tête".

Déposer la mousse.

Déposer la mousse.

REPOSE

Reposer la fermeture à glissière de la coiffe à l'aide de l'outil (Car. 1558) (couleur bleue).

Procéder dans le sens inverse de la dépose.

Particularité du siège central

Déclipper le carter à l'aide d'un tournevis.

Déclipper le carter à l'aide d'un tournevis.

Nota : Les clips de fixation du carter sont visibles sur l'illustration ci-dessous.

Déposer :

Déposer :

  •  les agrafes "nez de porc" (2),
  •  les profils de maintien,
  •  les guides d'appui-tête.

ATTENTION

Déposer soigneusement la coiffe, en maintenant les bandes velcro de la mousse pour ne pas détériorer la mousse de dossier.

Déposer la coiffe de dossier.

REPOSE

Procéder dans le sens inverse de la dépose.
