Revue technique automobile - Renault Scenic: Levier de frein de stationnement
|
Couples de serragem
|
|
| fixations du levier de commande de frein de parking | 0,8 daN.m |
| fixations de la console centrale | 0,2 daN.m |
DÉPOSE

- Déposer le tapis de la console centrale (1).

- Déposer :
- les fixations (2) de la console centrale,
- la console centrale.

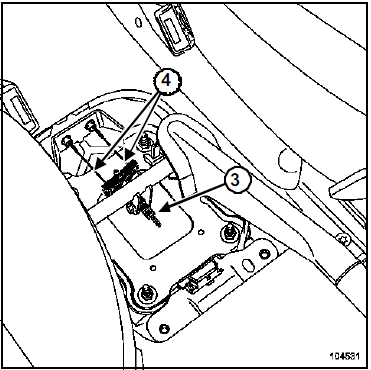

- Dévisser l'écrou de réglage (3).
- Déposer les câbles de commande (4) de frein de parking.

- Débrancher le connecteur (5) du contacteur du levier de commande de frein de parking.
- Déposer :
- les fixations (6) du levier de commande de frein parking,
- le levier de commande de frein parking.
REPOSE
- Reposer :
- le levier de commande de frein parking,
- les fixations du levier de commande de frein parking.
- Rebrancher le connecteur du contacteur du levier de commande de frein de parking.

- Visser l'écrou de réglage pour obtenir une cote (X) égale à 17 mm.
- Serrer l'écrou de réglage pour obtenir un léger frottement des plaquettes sur les disques de frein.
- Vérifier la course du levier de commande de frein de parking.
- Reposer :
- la console centrale,
- les fixations de la console centrale,
- le tapis de la console centrale.
- Serrer aux couples :
- les fixations du levier de commande de frein de parking (0,8 daN.m),
- les fixations de la console centrale (0,2 daN.m).
