SS FREIN PARK AUTO

Couples de serragem

fixations du levier de commande de frein de parking 0,8 daN.m
fixations de la console centrale 0,2 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.

  • Déposer le tapis (1) de console centrale.

  • Déposer :
  • les fixations (2) de la console centrale,
  •  la console centrale.

  • Dévisser l'écrou de réglage (3).
  • Dégager les câbles de commande (4) de frein de parking.
  •  Pousser les câbles de commande de frein de parking dans leurs gaines.
  •  Lever le véhicule.

  • Tirer sur les câbles de commande de frein de parking depuis le dessous du véhicule.
  •  Décrocher les câbles de commande de frein parking :
  •  des étriers,
  •  de leurs guides

  • Sortir les câbles de commande de frein de parking du train arrière.
  •  Déposer les câbles de commande de frein de parking.

EPOSE

  •  Procéder dans le sens inverse de la dépose.

  • Visser l'écrou de réglage pour obtenir une cote (X) égale à 17 mm.
  •  Serrer l'écrou de réglage pour obtenir un léger frottement des plaquettes sur les disques de frein.
  •  Vérifier la course du levier de commande de frein de parking.
  •  Reposer :
  •  la console centrale,
  •  les fixations de la console centrale,
  •  le tapis de la console centrale.
  •  Serrer aux couples :
  •  les fixations du levier de commande de frein de parking (0,8 daN.m),
  •  les fixations de la console centrale (0,2 daN.m).

FREIN DE PARK AUTO

Couples de serragem

écrou du câble primaire 0,6 daN.m

DEPOSE DU CABLE PRIMAIRE

  •  Déposer l'unité de commande de frein de parking a utomatique (Chapitre Frein de parking automatique, Unité de commande, page 37B-6).

  • Dégager :
  •  les câbles secondaires (1) du renvoi,
  •  le renvoi de son support (2).

  • Déposer l'écrou (3) du câble primaire de l'unité de commande.
  •  Dévisser le câble de primaire de l'unité de commande dans le sens horaire.

REPOSE DU CABLE PRIMAIRE

  •  Revisser le câble primaire dans l'unité de commande de douze tours dans le sens antihoraire.
  •  Serrer au couple l'écrou du câble primaire (0,6 daN.m).

  • Tirer sur le câble primaire au niveau du renvoi.

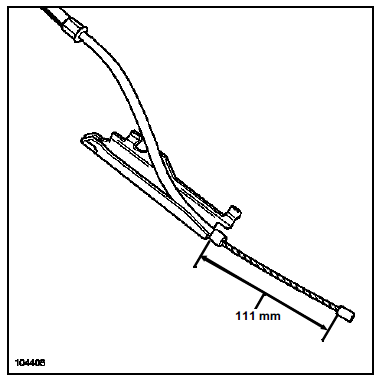

  •  Contrôler la cote de 111 mm.
  •  Visser ou dévisser le câble si nécessaire pour obtenir la cote de 111 mm.
  •  Procéder dans le sens inverse de la dépose.

DEPOSE DES CABLES SECONDAIRES

  •  Déposer l'unité de commande de frein de parking automatique (Chapitre Frein de parking automatique, Unité de commande, page 37B-6).

  • Dégager les câbles secondaires (4) du renvoi.
  •  Déclipper les câbles secondaires du support du renvoi.

REPOSE DES CABLES SECONDAIRES

  •  Procéder dans le sens inverse de la dépose.
