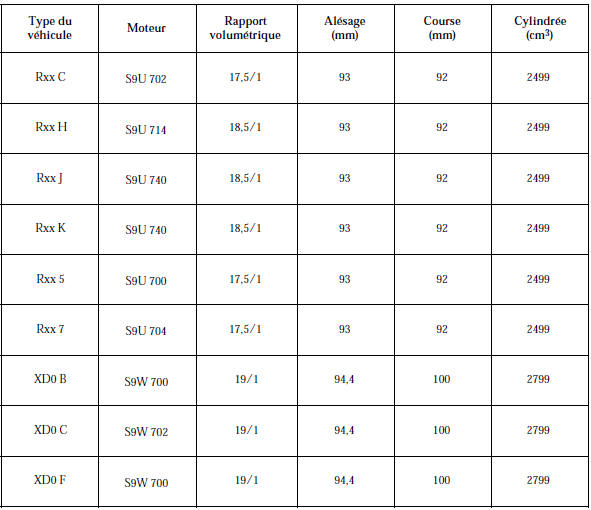

IDENTIFICATION DES MOTEURS
L'identification du moteur est frappée à froid sur le carter cylindres, côté collecteurs ou se fait par une plaque rivetée.
Elle comporte :
- en A : Identification du fabricant moteur
- 1 : Type du moteur (8140)
- 2 : Indice du moteur : (27 XXXX) S9U (43 XXXX) S9W
- 3 : Numéro de fabrication du moteur
- en B : Identification RENAULT
- 4 : Type du moteur
- 5 : Lettre d'homologation du moteur
- 6 : Identification RENAULT
- 7 : Indice du moteur
