Revue technique automobile - Renault Scenic: Boîtier fusibles relais additionnel
DÉPOSE

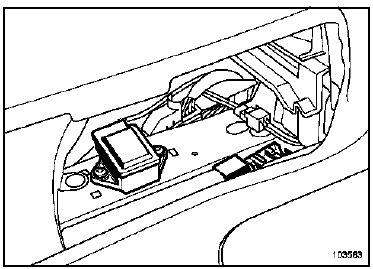

- Le boîtier est situé dans l'habitacle, sous le siège avant gauche.

- Ouvrir le tiroir de rangement.
- Déclipper l'encadrement (1).

- Dégager le tiroir en agissant sur les ergots (2).
Boîtier fusibles relais
additionnel : Identification
Affectation relais et fusibles
...
Boîtier fusibles relais
compartiment moteur
Les fusibles moteur sont regroupés :
sur l'unité de protection et de commutation située
dans le compartiment moteur,
sur un boîtier fusibles relais situ& ...
