Revue technique automobile - Renault Scenic: Glissières de siège

Couple de serrage

vis de siège 21 N.m
vis "armatures - glissière" 21 N.m



IMPORTANT

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 8).



IMPORTANT

Il est interdit de manipuler les systèmes pyrotechniques (airbag ou prétensionneurs) près d'une source de chaleur ou d'une flamme : il y a un risque de déclenchement des airbags ou prétensionneurs

DEPOSE

Protéger :

  •  la garniture de bas de marche avant,
  •  la moquette.

Décrocher la ceinture de sécurité en appuyant sur le

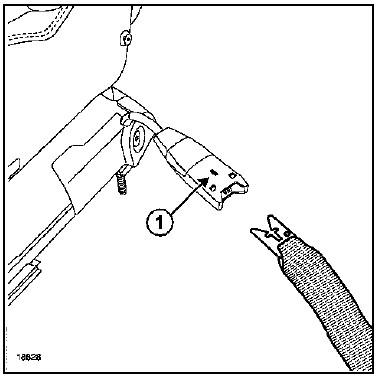

Décrocher la ceinture de sécurité en appuyant sur le verrou (1).

Mettre le siège en position avant.

Mettre le siège en position avant.

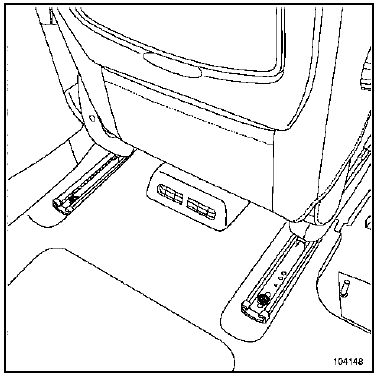

Déposer les vis de fixation arrière.

Mettre le siège en position arrière.

Mettre le siège en position arrière.

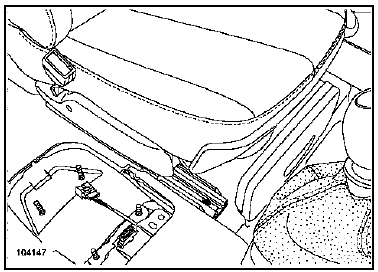

Déposer les vis de fixation avant.

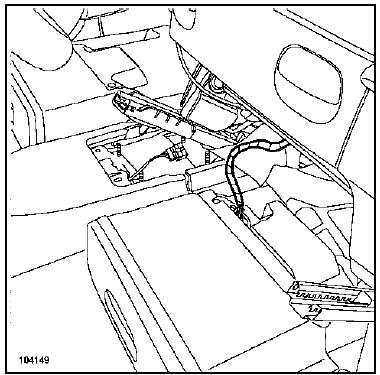

Débrancher le connecteur sous siège.

Débrancher le connecteur sous siège.

Déposer le siège.

Cette intervention nécessite deux opérateurs.

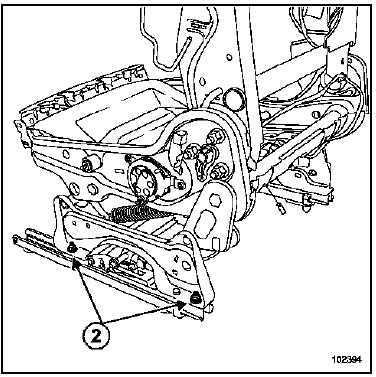

Déposer les deux écrous (2).

Déposer les deux écrous (2).

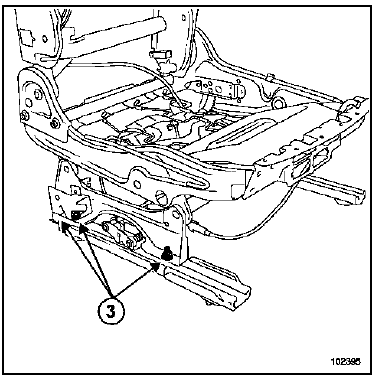

Déposer les trois écrous (3).

Déposer les trois écrous (3).

REPOSE

Procéder dans le sens inverse de la dépose.

ATTENTION

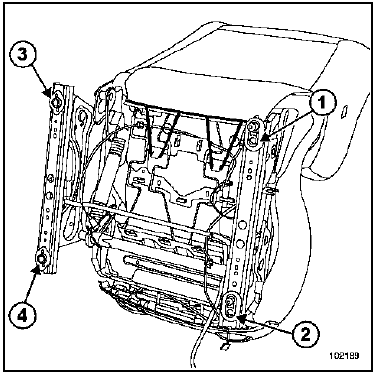

Respecter l'ordre de serrage des vis de siège.

  • la vis arrière vers l'intérieur du véhicule (1),
  •  la vis avant vers l'intérieur du véhicule (2),
  •  la vis arrière vers l'extérieur du véhicule (3),
  •  la vis avant vers l'extérieur du véhicule (4).

Serrer les vis au couple.

Serrer les vis au couple.
