Revue technique automobile - Renault Scenic: Détecteur d'humidité
Situation
| Nota : Le capteur d'humidité est situé dans la micro-turbine en partie supérieure du rétroviseur intérieur. |
DÉPOSE
- Déclipper la coquille supérieure.
- Déclipper la coquille inférieure du rétroviseur intérieur.

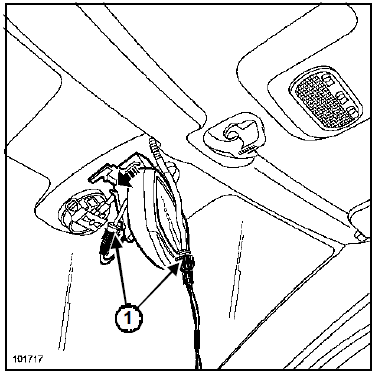

- Débrancher le connecteur (1) de la sonde de température habitacle.
- Déposer :
- les deux vis de fixation de l'ensemble " sonde de température - détecteur d'humidité " situées à l'intérieur de la coquille inférieure,
- l'ensemble " sonde de température - détecteur d'humidité ".
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
Sonde de température
habitacle
Situation
Nota :
La sonde de température habitacle se situe dans la
coquille inférieure du rétroviseur intérieur.
DÉPOSE
Déclipper ...
Sonde de température
extérieure
Outillage spécialisé indispensable
Car. 1363
Outil de dépose glace
de rétroviseur
La sonde de température extérieure est situ& ...
