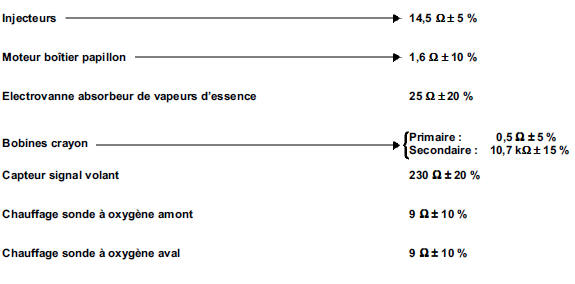

RESISTANCE ELECTRIQUE DES COMPOSANTS
MOTEUR K4J
Température ambiante ~ 20 "C :

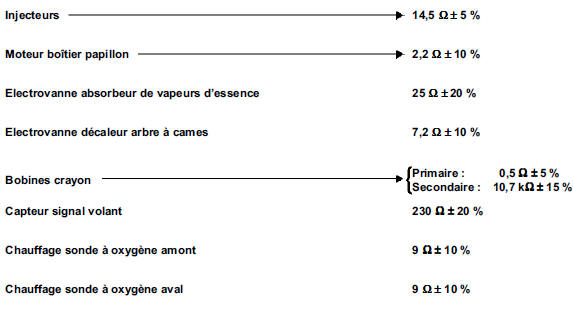

RESISTANCE ELECTRIQUE DES COMPOSANTS
MOTEUR K4M
Température ambiante ~ 20 "C :

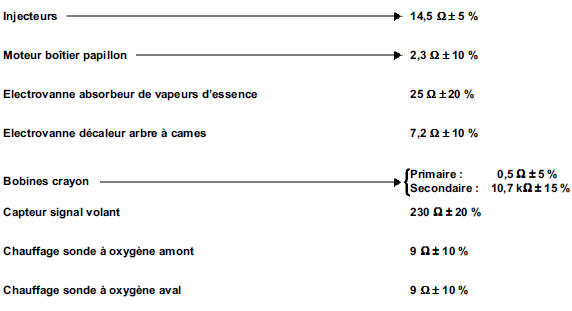

RESISTANCE ELECTRIQUE DES COMPOSANTS
MOTEUR F4R
Température ambiante ~ 20 "C :
MOTEURS K4J - K4M - F4R

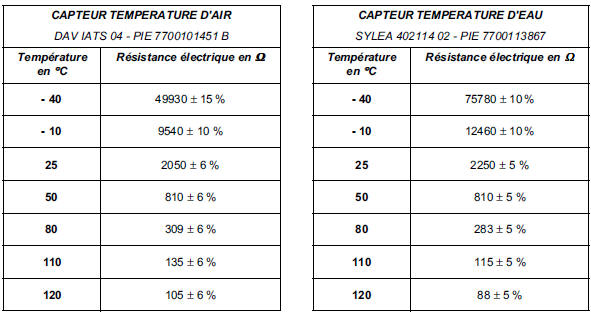

Valeurs des composants à résistance électrique variable :

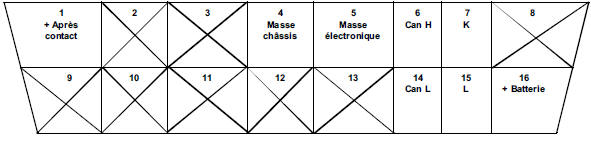

Prise diagnostic véhicule
Interprétation des paramètres
PR030
POSITION PEDALE D'ACCELERATEUR
CONSIGNES
Aucun défaut ne doit être présent ou mémorisé.
Vérifier qu'il n'y ait pas de grippage m ...
Effets client
CONSIGNES
Ne consulter les effets client qu'après un contrôle complet avec l'outil de
diagnostic.
IMPORTANT : ne pas rouler avec le véhicule sans avoir vérifié
l ...
