Revue technique automobile - Renault Scenic: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

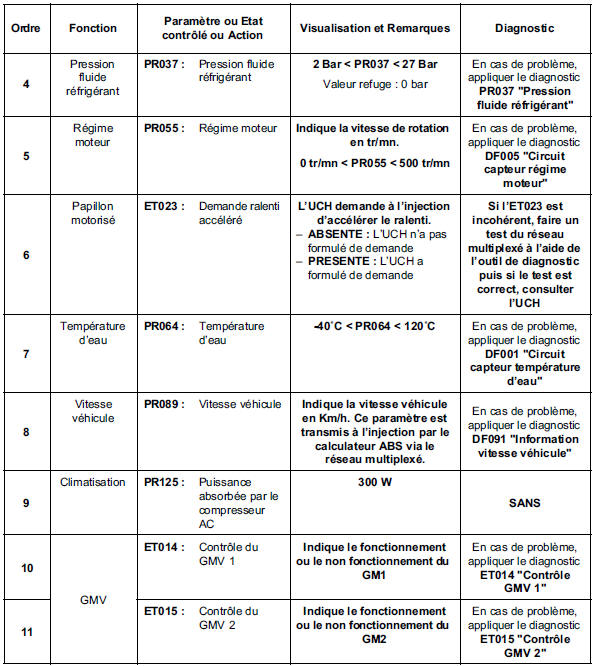

ETATS ET PARAMETRES PRINCIPAUX DU CALCULATEUR

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

SOUS FONCTION CIRCUIT CARBURANT / GPL




SOUS FONCTION CIR. AIR (SURAL / ADMIS)

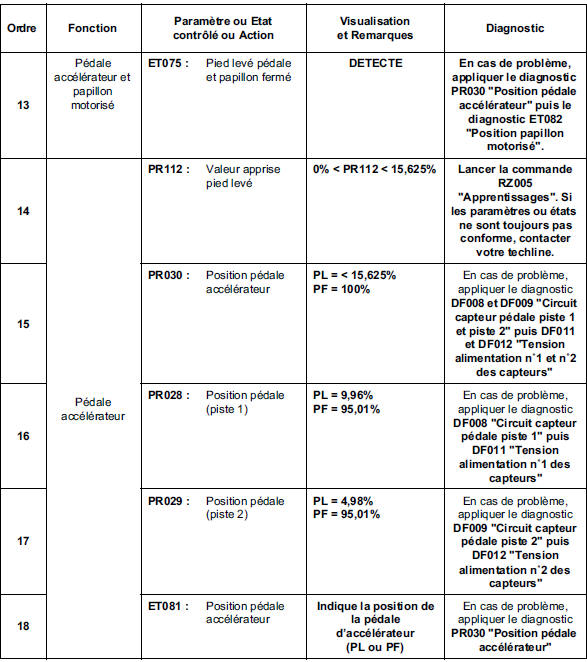

SOUS FONCTION PARAMETRES CONDUCTEUR



SOUS FONCTION ALLUMAGE / PRECHAUFFAGE

SOUS FONCTION ANTIPOLLUTION / OBD


SOUS FONCTION BOUCLE FROIDE


SOUS FONCTION CHAUFFAGE

SOUS FONCTION REGULATEUR / LIMITEUR DE VITESSE

SOUS FONCTION DEMARRAGE

SOUS FONCTION PROTECTION

SOUS FONCTION GESTION DE COUPLE

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.

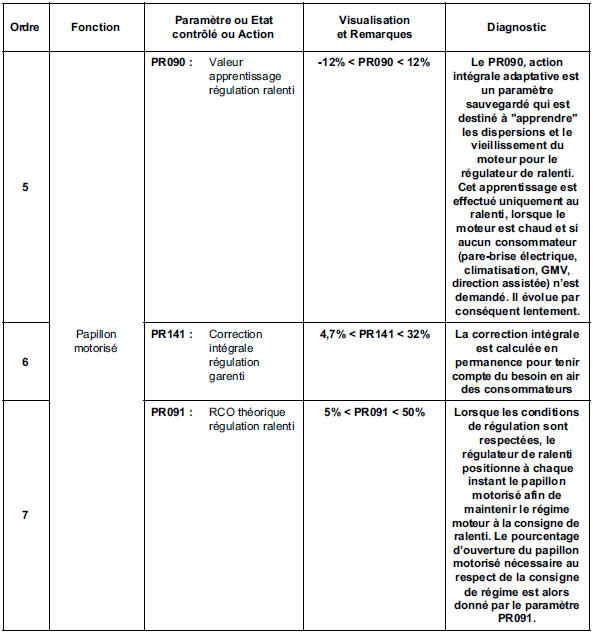

ETATS ET PARAMETRES PRINCIPAUX DU CALCULATEUR


SOUS FONCTION CIRCUIT CARBURANT / GPL




SOUS FONCTION CIRCUIT AIR (SURAL / ADMIS)

SOUS FONCTION PARAMETRES CONDUCTEUR



SOUS FONCTION ALLUMAGE / PRECHAUFFAGE

SOUS FONCTION ANTIPOLLUTION / OBD


SOUS FONCTION BOUCLE FROIDE


SOUS FONCTION CHAUFFAGE

SOUS FONCTION REGULATION / LIMITEUR DE VITESSE

SOUS FONCTION DEMARRAGE

SOUS FONCTION PROTECTION

SOUS FONCTION GESTION DE COUPLE

Interprétation des défauts
DF001
PRESENT
CIRCUIT CAPTEUR TEMPERATURE D'EAU1.DEF : Valeur hors
tolérance
CONSIGNES
Rien à signaler.
Vérifier la propreté et l'éta ...
Interprétation des états
ET014
CONTROLE DU GMV 1
CONSIGNES
Rien à signaler.
Faire un test du réseau multiplexé.
Consulter dans le Manuel de Réparation le diagnostic &quo ...
