Revue technique automobile - Renault Scenic: Bobines

F4R ou K4J ou K4M

Couples de serragem

vis de fixation des bobines d'allumage 1,5 daN.m

Le module de puissance est intégré au calculateur d'injection.

L'allumage utilise les mêmes capteurs que l'injection

  • Les bobines d'allumage sont au nombre de quatre et sont fixées directement sur la bougie par l'intermédiaire de vis sur le couvre-culasse.
  •  Les bobines sont alimentées en série deux par deux par le calculateur d'injection :
  •  voie C M4 pour les cylindres 1 et 4,
  •  voie C M3 pour les cylindres 2 et 3.

DÉPOSE

  • Déposer les caches du moteur.
  •  Débrancher :
  •  la batterie en commençant par la borne négative,

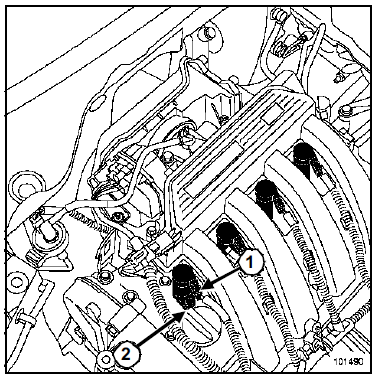

  •  les connecteurs (1) des bobines d'allumage.
ATTENTION

Remplacer impérativement les connecteurs détériorés.

  • Déposer les vis de fixation (2) des bobines.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Remplacer si nécessaire les joints toriques des bobines.
  •  Serrer au couple les vis de fixation des bobines d'allumage (1,5 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
