Revue technique automobile - Renault Scenic: Lunette arrière
|
Couples de serrage
|
|
| écrou du bras d'essuie-vitre | 12 N.m |
| écrous de fixation du moteur | 8 N.m |
DEPOSE
Méthode pour la dépose de la lunette arrière non ouvrante
Déposer la garniture de hayon (chapitre 73A-B).
Déposer l'enjoliveur de hayon.
Déposer :

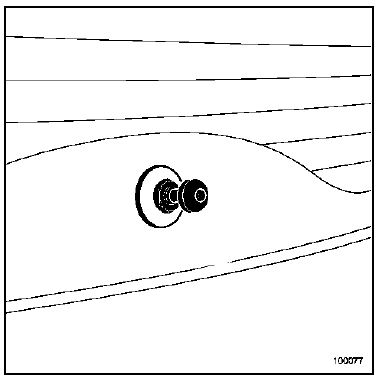

- le cache de l'écrou du bras d'essuie-vitre,
- l'écrou,
- le bras d'essuie-vitre à l'aide de l'outil Elé. 1294.
Débrancher :
- le connecteur,
- les deux cosses d'alimentation du dégivrage de la lunette arrière.
Déposer :
- les vis du moteur (1),
- le moteur.
Déposer le joint d'étanchéité (2).
Dépose du feu stop
Déclipper le feu de l'intérieur à l'aide d'un tournevis plat au niveau des deux clips métalliques (3) (illustration ci-après).
Déposer le feu par l'extérieur.
Déclipper le gicleur (deux clips) à l'aide d'un tournevis plat.
Débrancher le connecteur.
Procéder à la découpe du cordon de colle.
REPOSE
Remplacer systématiquement les cales d'épaisseur.
Pour la préparation et le collage, voir Note Technique 560A.
Respecter la taille du cordon de colle.
Coller la lunette.
Cette intervention nécessite deux opérateurs.
Respecter les jeux et affleurements :
- "lunette arrière - pavillon",
- "lunette arrière - custode".
Particularités de la repose du moteur d'essuievitre
| ATTENTION Remplacer le joint d'étanchéité après chaque dépose du moteur. |
| ATTENTION Avant de reposer le bras d'essuie-vitre, vérifier que le moteur soit positionné à l'arrêt fixe. |
Nettoyer les cannelures de l'axe du moteur.
Positionner le bras d'essuie-vitre en position repos avec un écrou neuf à la cote (4) de 42 mm par rapport au bord de la lunette arrière.
Serrer au couple l'écrou du bras d'essuie-vitre (12 N.m).
Méthode pour la dépose de la lunette arrière ouvrante
|
Couples de serrage
|
|
| écrou du bras d'essuie-vitre | 12 N.m |
| écrou de l'axe du moteur | 6,5 N.m |
| écrou de la platine de réglage | 4,5 N.m |
Déposer la garniture de hayon (chapitre 73A-B).
Déposer :
- le cache de l'écrou du bras d'essuie-vitre,
- l'écrou,
- le bras d'essuie-vitre à l'aide de l'outil Elé. 1294
Déposer :
- le cache-écrou,
- l'écrou,
- l'enjoliveur.
Déposer l'écrou.
Déposer :
- les deux vis,
- l'enjoliveur de hayon.
Déposer les deux vis supérieures de l'enjoliveur.
Déposer :
- les deux écrous inférieurs de l'enjoliveur,
- l'enjoliveur.
Débrancher les cosses du dégivrage de la lunette arrière.
Déposer :
- la vis de la charnière,
- le fil de dégivrage de la lunette arrière par le haut.
| ATTENTION Lors de la dépose de la lunette arrière, ne pas détériorer le joint des charnières (les charnières sont livrées en pièce de rechange avec les joints). |
REPOSE
| ATTENTION Dans le cas d'un remplacement de la lunette ouvrante, contrôler impérativement les jeux d'aspect avant de poursuivre la méthode (voir chapitre 40A). |
Réglage du mécanisme d'essuie-vitre
| ATTENTION Remplacer impérativement le joint. |

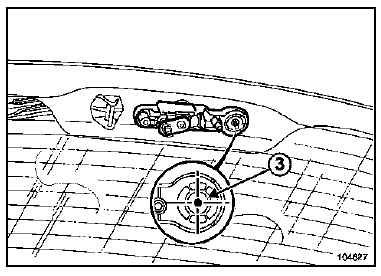

Positionner le mécanisme en respectant la cote (2) de 40 mm entre l'enjoliveur et le bord de la lunette arrière.
Serrer partiellement l'écrou (1).
Centrer le mécanisme par rapport à la vis de fixation (3).
Serrer au couple :
- l'écrou (1) (6,5 N.m),
- l'écrou (3) (4,5 N.m).
| ATTENTION Fermer la lunette ouvrante (le mécanisme se positionne sur la platine du moteur). Faire fonctionner l'essuie-vitre de la lunette arrière pour engager le mécanisme sur la platine du moteur. S'assurer de la position "arrêt fixe" du moteur. |
Positionner le bras d'essuie-vitre à la cote (4) de 42 mm par rapport au bord de la lunette arrière.
| Nota : Le réglage du bras d'essuie-vitre peut être affiné en agissant sur le mécanisme suivant l'illustration cidessus. |
Vitre de custode
DEPOSE
Déposer :
la garniture intérieure de passage de roue (voir
chapitre 71A-I),
la garniture de custode (voir chapitre 71A-G).
Protéger l'entourage ...
