Revue technique automobile - Renault Scenic: Bougies
|
Outillage spécialisé indispensable |
|
| Ele. 1382 | Coffret à bougies |
|
Couples de serrage |
|

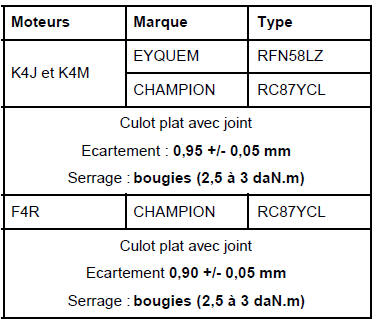

| Bougies | 2,5 à 3 daN.m |
Déposer :
- les bobines d'allumage (Chapitre Allumage, Bobines, page 17A-1),
- les bougies à l'aide de l'outil (Ele. 1382).
Bobines
F4R ou K4J ou K4M
Couples de serragem
vis de fixation des bobines
d'allumage
1,5 daN.m
Le module de puissance est intégré au calculateur d'injection. ...
