Revue technique automobile - Renault Scenic: Batterie : Dépose - Repose
Matériel indispensable |
outil de diagnostic |
Couples de serragem |
|
bride de fixation de la batterie | 0,7 daN.m |
cosses de batterie | 1,2 daN.m |
fil | 0,5 daN.m |
vis | 0,4 daN.m |
ATTENTION Ces véhicules sont équipés d'une batterie à faible consommation d'eau. La mise à niveau de l'électrolyte est interdite. |
Nota : Le déverrouillage du verrou électrique de la colonne de direction peut être réalisé par le calculateur d'airbag à l'aide de l'outil de diagnostic. |
DÉPOSE
- Couper tous les consommateurs.
- Déposer :
- les fixations (1) du cache de la batterie,
- le cache de la batterie.
ATTENTION Débrancher la batterie en commençant par la borne négative. |
- Débrancher :

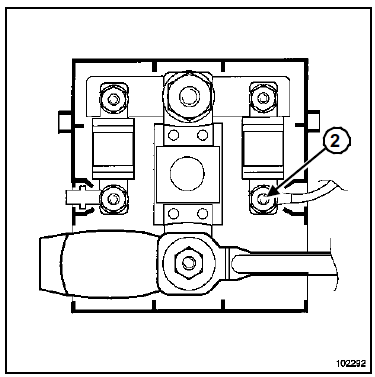

- le fil (2),
- la borne positive.
ATTENTION La fixation du fil (2) est fragile. |
- Déposer la bride de fixation de la batterie (3).
REPOSE
- Positionner correctement la batterie dans le bac à batterie.
- Serrer au couple la bride de fixation de la batterie (0,7 daN.m)(1).
ATTENTION Rebrancher les cosses de la batterie en commençant par la borne positive. |
- Serrer au couple les cosses de batterie (1,2 daN.m).
- Serrer au couple le fil (0,5 daN.m)(2).
- Positionner le cache de la borne positive de la batterie.
- Positionner le cache de la batterie et serrer au couple les deux vis (0,4 daN.m)(3).
- Clipper l'agrafe (4).
Lors de la repose de la batterie ou à chaque débranchement, il peut être nécessaire d'effectuer un certain nombre d'apprentissages simples, sans outil de diagnostic, pour que le véhicule fonctionne correctement :
- mise à l'heure de l'horloge (sauf radionavigation),
- entrée du code à quatre chiffres de l'autoradio ou de la radionavigation,
- initialisation des moteurs de vitres électriques à commande impulsionnelle,
- initialisation du moteur de toit ouvrant électrique (selon la nature de l'intervention effectuée),
- initialisation de la direction assistée électrique.
Nota : Pour la mise à l'heure de la radionavigation, entrer le code à quatre chiffres, introduire le cédérom de navigation puis sortir le véhicule pour capter les signaux des satellites. La mise à l'heure est alors possible. |
