Revue technique automobile - Renault Scenic: Affectation des voies calculateur

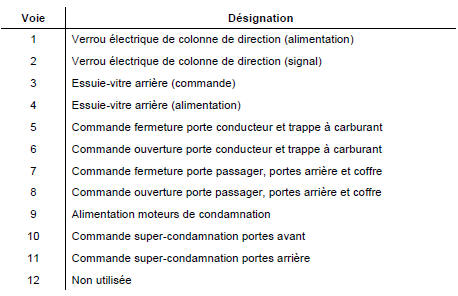

Connecteur PP1 (Noir)
Connecteur PP2 (Noir)
Connecteur PP3
Connecteur PE1 (Marron)

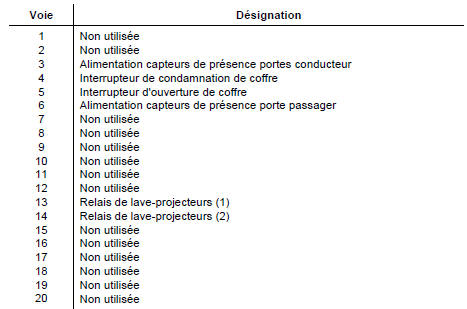

Connecteur PE1 (Vert)
Connecteur PE3 (Marron)
Connecteur PE3 (Vert)
Connecteur PE2 (Noir)
Connecteur PE2 (Vert)
Remplacement des organes
Pour les remplacements des différents organes, voir les chapitres concernés dans le Manuel de Réparation Mécanique du véhicule.
Les apprentissages et configurations sont décrits dans les pages suivantes du présent document.
Fonctionnement système
Fonctionnement Général
L'unité centrale habitacle assure et participe aux fonctions :
Véhicule sans clé qui se découpe en trois parties : Acc&egrav ...
Configurations et apprentissages
1. GENERALITES
II s'agit d'un système de protection commandé par un système de
reconnaissance de badge RENAULT à code
évolutif aléatoire.
Une él ...
